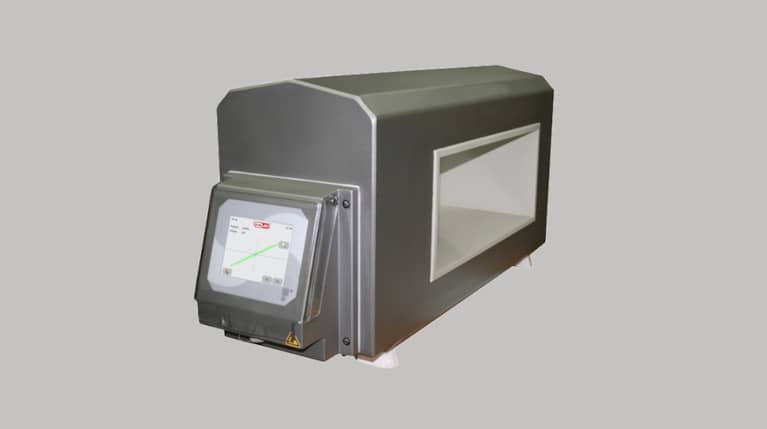

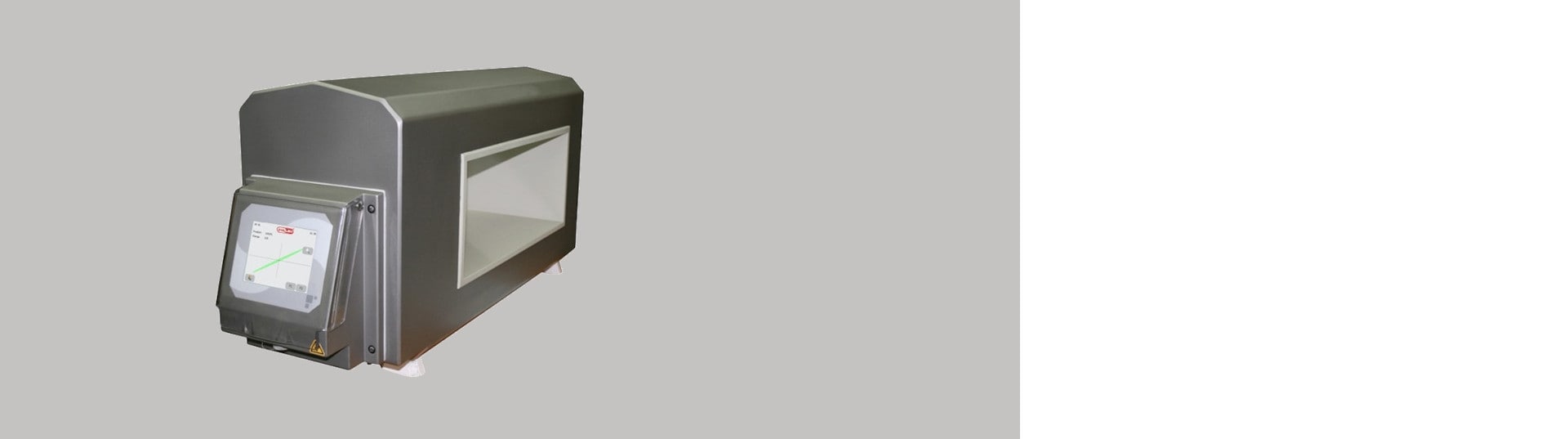

Туннельный металлодетектор METRON 07 CI

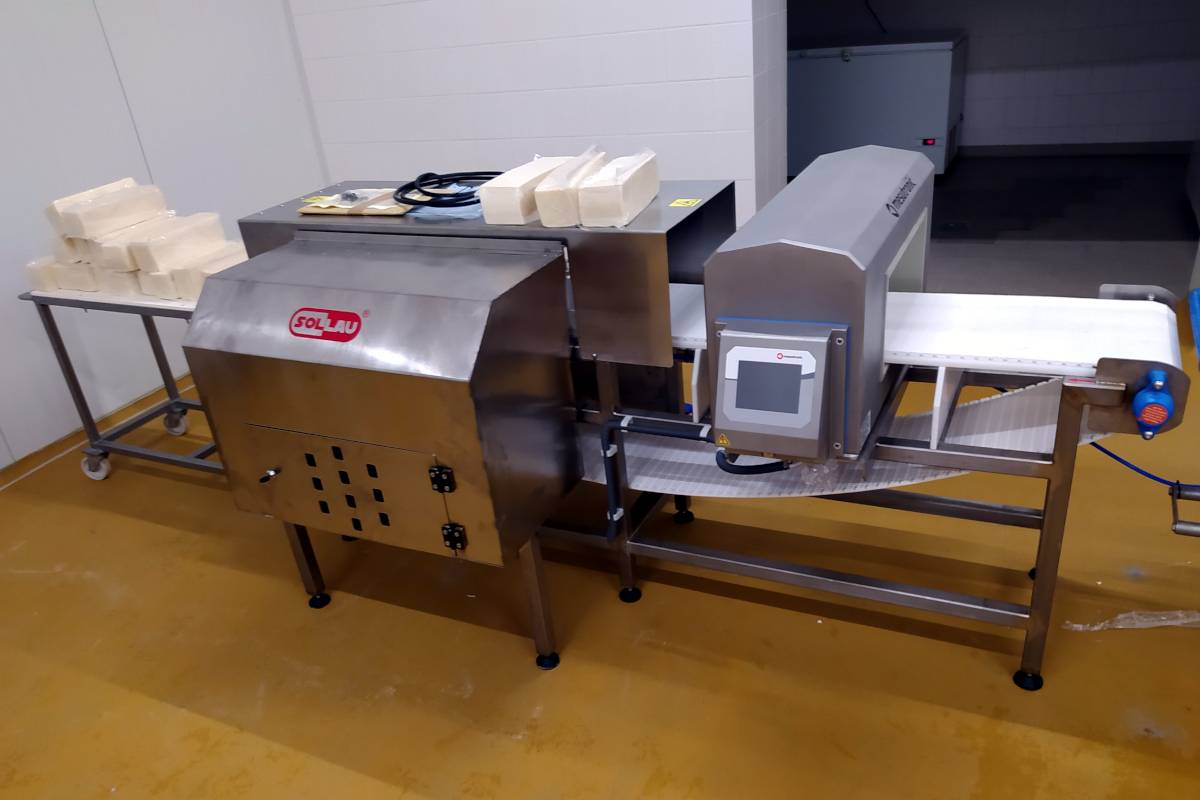

Туннельный металлодетектор METRON 07 CI со встроенным блоком управления используется для обнаружения металлических примесей в материалах, транспортируемых с помощью конвейера. Система imagePHASE позволяет визуализировать продукт на дисплее блока управления. Является синонимом металлодетекторов с высокой точностью обнаружения и надежностью.Этот детектор укомплектован самым современным блоком управления AMD 07 с рядом высокотехнологичных функций. Блок оснащен сенсорным дисплеем, что делает управление простым и интуитивно понятным.
Требования к пространству для установки металлодетектора METRON 07 CI минимальны, поскольку необходимая зона, свободная от металлов, значительно уменьшена благодаря использованию технологии mesuCAGE.
Металлодетектор METRON 07 CI позволяет обнаруживать металлы в материалах, транспортируемых на конвейере со скоростью до 30 м/с!
Основные преимущества туннельного металлодетектора
- Туннельный детектор для установки на конвейерную ленту. Обнаруживает все металлические частицы — как свободные, так и в виде включений в конечном продукте. Высокая чувствительность во всех промышленных средах.
- Удобная и надежная технология, проверенная на протяжении многих лет.
- Используется для контроля качества обрабатываемого продукта или в целях защиты технологического оборудования.
Туннельный металлодетектор METRON 07 CI:
- Надежный – в отношении функциональности и обнаружения металлов
- Прочный – в отношении технологии и нагрузки
- Конформный - в отношении дизайна и администрирования данных
Опциональное оснащение
Детекторы METRON 07 CI поставляются с разнообразным дополнительным оснащением:
- Сигнальное приспособление – маячок, зуммер,…
- Набор тестовых эталонов для проверки чувствительности детектора
- Wi-Fi
- Система mesuNET – возможность удаленного доступа к устройству
- Управление конвейером – обратный ход конвейера,...
- Удаление примесей – толкатель, устройство для сбрасывания, воздушное сопло, обратный ход конвейера, удаляющий рычаг,…
- Программные модификации в соответствии с вашими требованиями – передача данных, специфические операции контроля
Специальное исполнение
У вас есть особые требования к конструкции металлодетектора? К наиболее распространенным требованиям относятся:
- Исполнение для использования во взрывоопасной среде
- Цветовое исполнение в соответствии с запросом
- Специальный источник питания, выводы и т. д.
- Конструкция для использования при высоких температурах
- Детектор с дисплеем управления и (или) блоком управления в отдельном шкафу

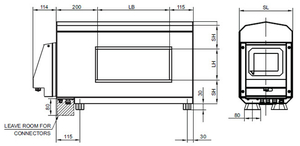

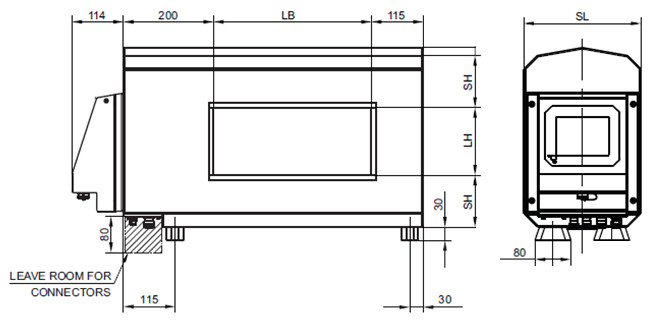

Размеры
| LH: Высота апертуры (mm) | LB: Ширина апертуры (mm) | SH: Толщина | SL: Délka detektoru (mm) | SB: Длина детектора (mm) |
|---|---|---|---|---|
| 50 | По выбору | 150 | 260 | LB + 315 |
| 75 | По выбору | 130 | 260 | LB + 315 |
| 100 - 150 | По выбору | 115 | 260 | LB + 315 |
| 175 – 200 | По выбору | 115 | 300 | LB + 315 |
| 225 – 250 | По выбору | 115 | 350 | LB + 315 |
| 275 – 300 | По выбору | 115 | 400 | LB + 315 |
| 325 – 350 | По выбору | 115 | 450 | LB + 315 |
| 375 – 400 | По выбору | 115 | 500 | LB + 315 |
| 425 – 450 | По выбору | 115 | 550 | LB + 315 |
| 475 – 500 | По выбору | 115 | 600 | LB + 315 |
| 550 - 600 | 115 | 650 | LB + 315 |
Зона, свободная от присутствия металла (metal free) – MFZ
Для правильной работы металлодетектора необходимо, чтобы в непосредственной близости от апертуры детектора не было неподвижных (например, конструкция конвейера, кожух конвейера) и движущихся металлов (например, ролики конвейера). Поэтому для каждого детектора определяется MFZ, свободная от движущихся и неподвижных металлов. Апертура металлодетектора должна быть расположена в центре зоны, свободной от металлов. Соблюдая MFZ при установке металлодетектора, вы предотвратите ложные сигналы, ложную отбраковку изделий и поспособствуете правильному функционированию детектора.
Свяжитесь с нами – мы поможем вам рассчитать MFZ для движущихся и неподвижных металлов.
Чувствительность детектора
Чувствительность детектора зависит от многих параметров, таких как размеры апертуры (чем меньше высота апертуры, тем выше чувствительность детектора), скорость конвейера, плотность продукта, его температура, влажность и т. д.
Чтобы выбрать наиболее подходящий вам металлодетектор с необходимой чувствительностью для конкретного случая применения, рекомендуем провести тестирование вашего материала. Эти тесты мы выполним бесплатно. Пожалуйста, свяжитесь с нами, мы договоримся о проведении тестирования и отправке образцов вашего материала.

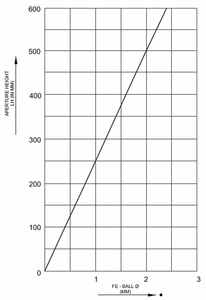

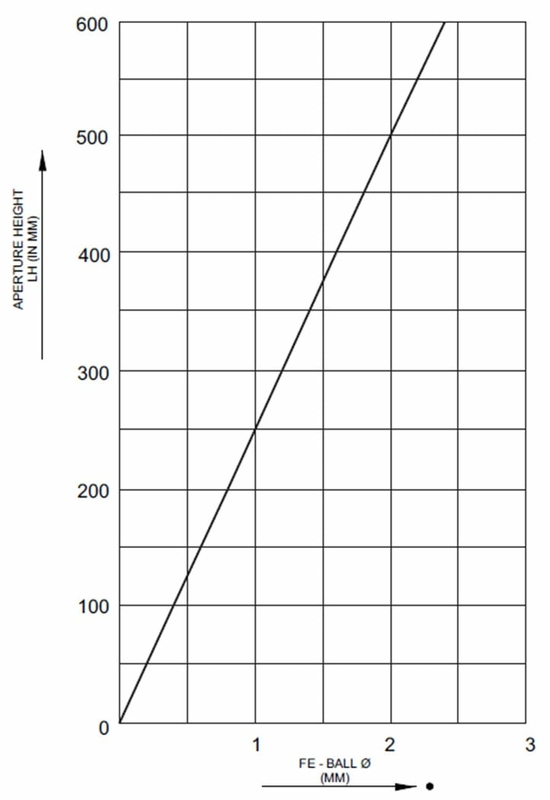

Диаграмма чувствительности детектора METRON 07 CI относится к LB 1,5 x LH
Блок управления AMD 07
Качественный блок управления необходим для надлежащей работы любого детектора. Наш блок управления изготовлен с акцентом на высоком качестве исполнения и использованных компонентов.
В результате мы имеем стабильный блок управления с широким набором функций (приведены лишь некоторые из них):
- Связь посредством Ethernet = неограниченная гибкость
- Компактный блок управления
- Автоматическая настройка продукта с подавлением помех и автоматической калибровкой чувствительности
- Динамический автоматический контроль – максимальная чувствительность детектора
- Цифровая фильтрация сигнала для максимальной стабильности в сложных условиях эксплуатации
- Мониторинг функциональности системы
- Узкая зона обнаружения обеспечивает точное позиционирование металлов в поле обнаружения и, следовательно, точное распознавание
- Простое интуитивно понятное управление – важно для работы с детектором
- Цветной дисплей с диагональю 5,7“
- Возможность сохранения в память настроек до 500 продуктов
- Возможность удаленного подключения – диагностика, изменение параметров, обновление программного обеспечения
- USB-разъем – возможность хранения данных, простота обновления программного обеспечения, ускорение сервисного вмешательства
Объем поставки
В комплект поставки детекторов METRON 07 CI входит:
- Детекторная головка со встроенным блоком управления
- Руководство по эксплуатации
- Питание: 100–240 В AC, 50/60 Гц
- Потребляемая мощность: макс. 50 Вт
- Степень защиты: IP 66 (IP 69 K)
- Мин. рабочая температура: –10 °C
- Макс. рабочая температура: +50 °C
- Относительная влажность воздуха: 0–95 % (без конденсации)
- Максимальная скорость конвейера, при которой надежно обнаруживаются металлы: 30 м/с
- Кабель питания: 1,8 м со штекером
