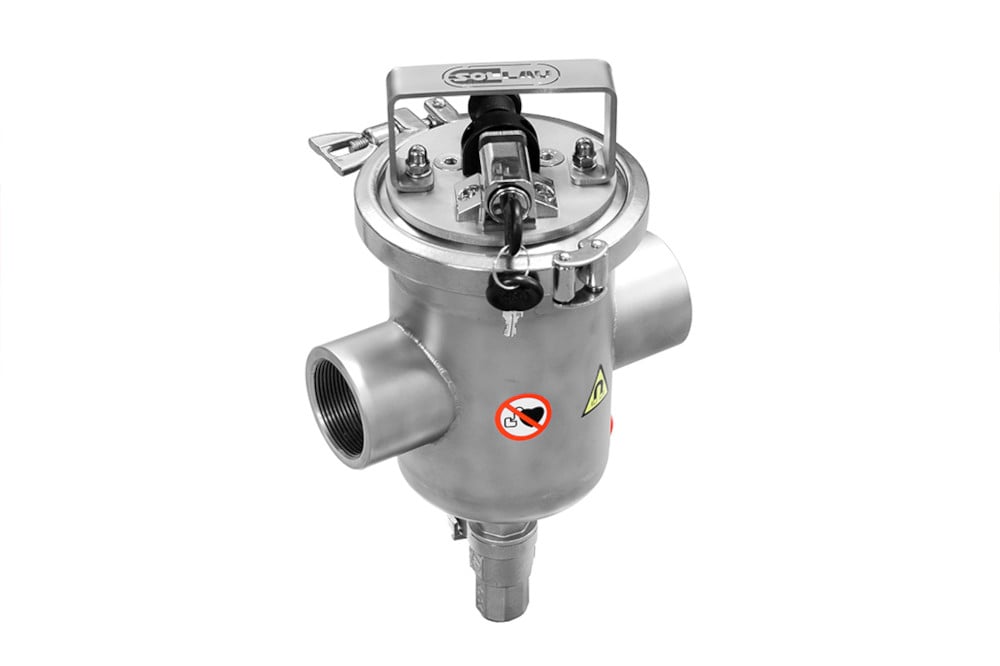

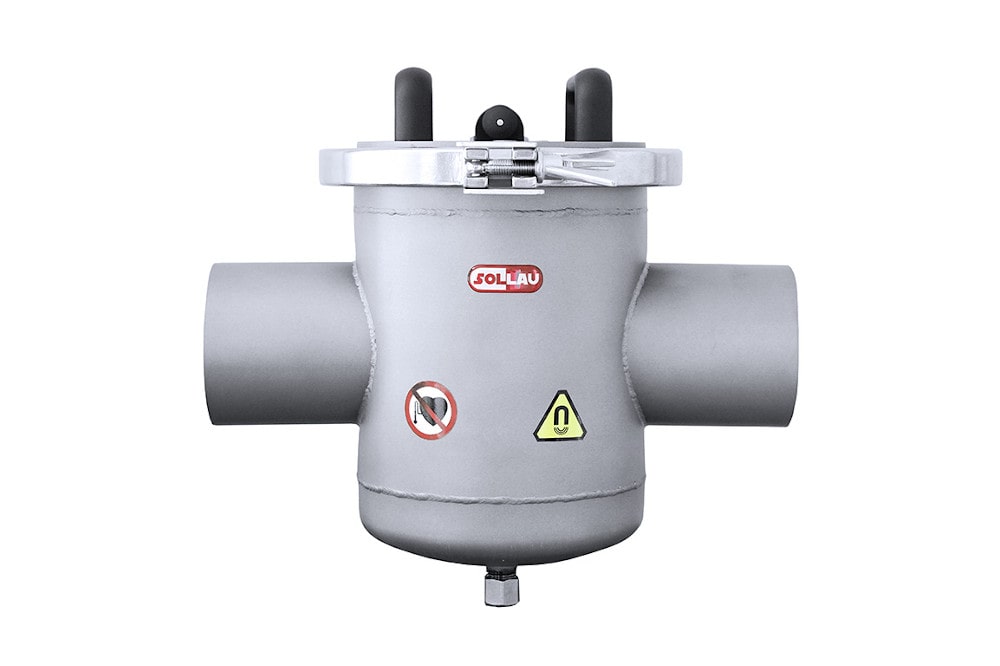

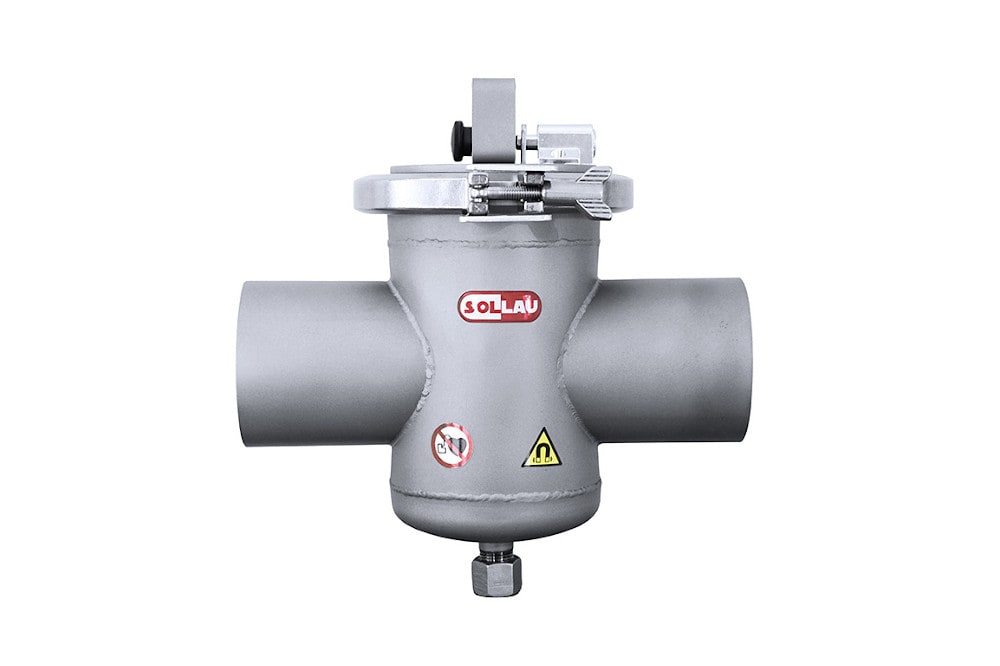

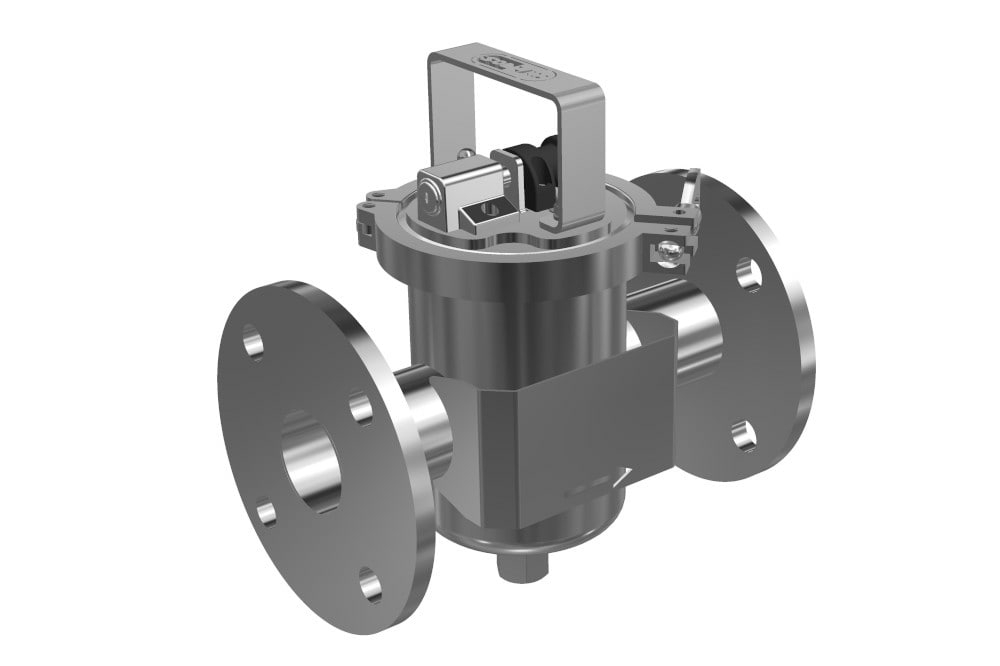

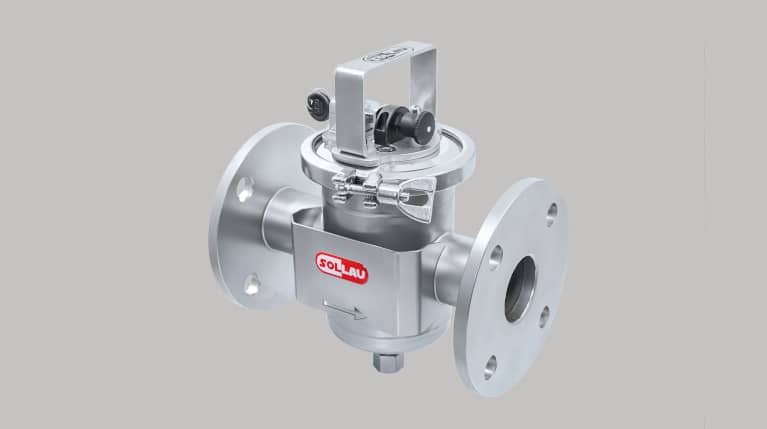

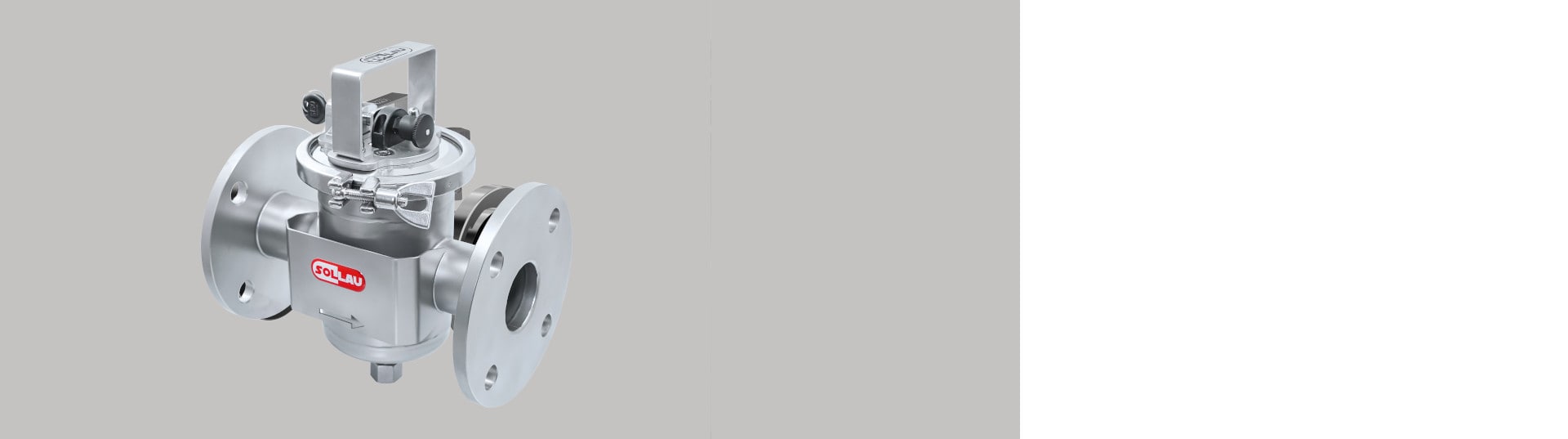

Сепаратор магнитный трубопровода MSP-S

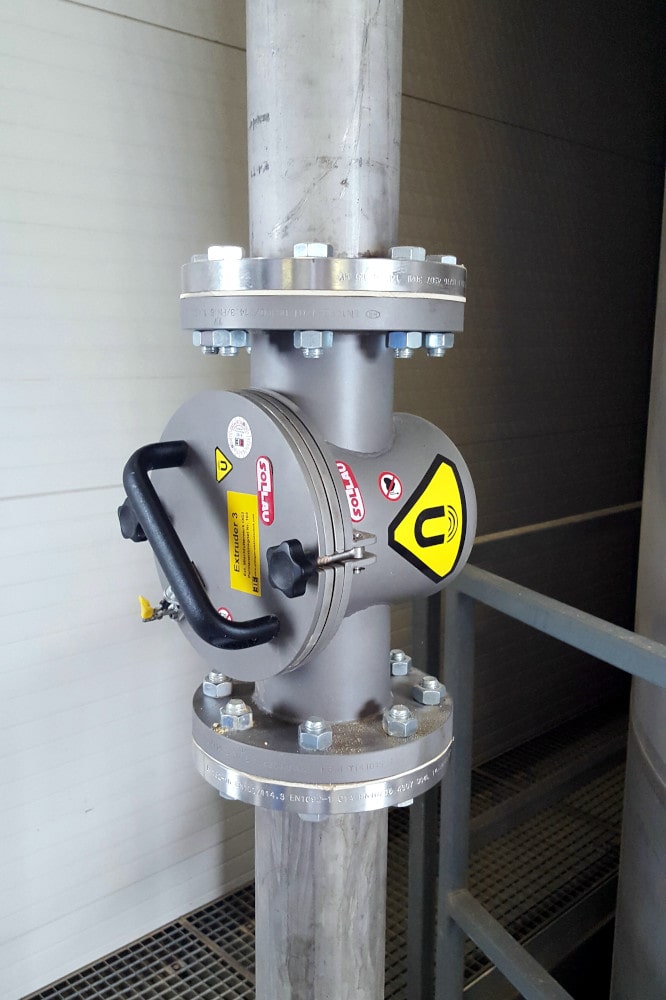

Проточные магнитные сепараторы (магнитные фильтры) предназначены для извлечения ферромагнитных примесей из сыпучих материалов, транспортируемых по трубопроводу. Стандартный проточный магнитный сепаратор оснащен фланцами (по запросу возможен и другой тип окончания), благодаря чему легко устанавливается на трубопровод. Рассчитан на давление 6–10 бар (в соответствии с диаметром трубопровода) – по запросу можем изготовить и для более высокого давления. Его можно использовать и для сепарации сыпучих веществ, транспортируемых по напорному трубопроводу.
Большим преимуществом сепаратора является его малый вес и связанная этим легкость в обращении и очистке. Благодаря разумной цене этот сепаратор является наиболее широко применяемым и универсальным магнитным фильтром, используемым для извлечения ферромагнитных примесей из веществ сыпучих, транспортируемых по трубопроводу.

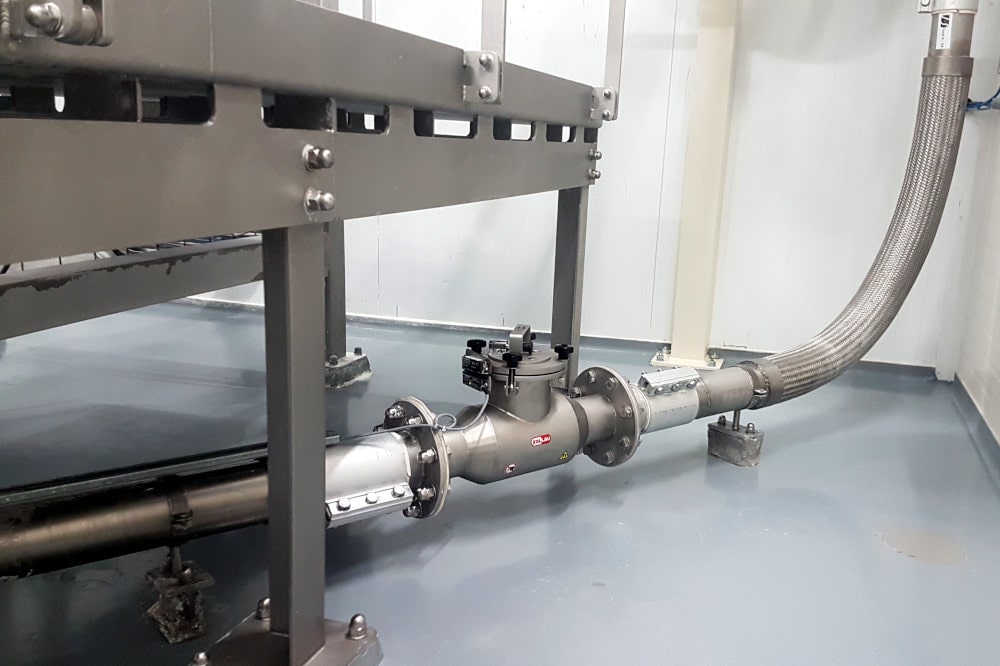

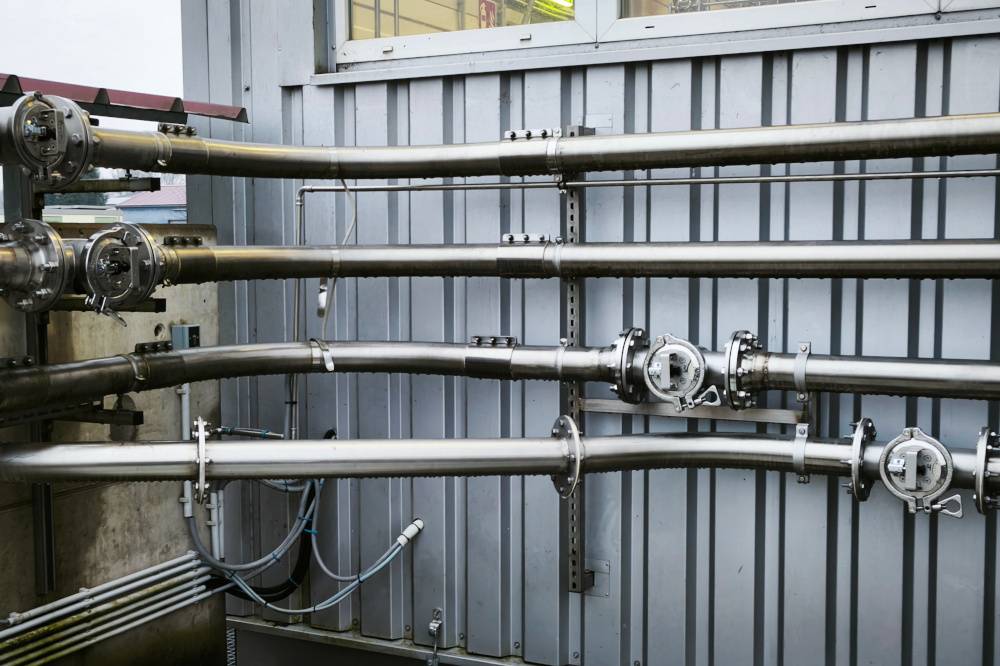

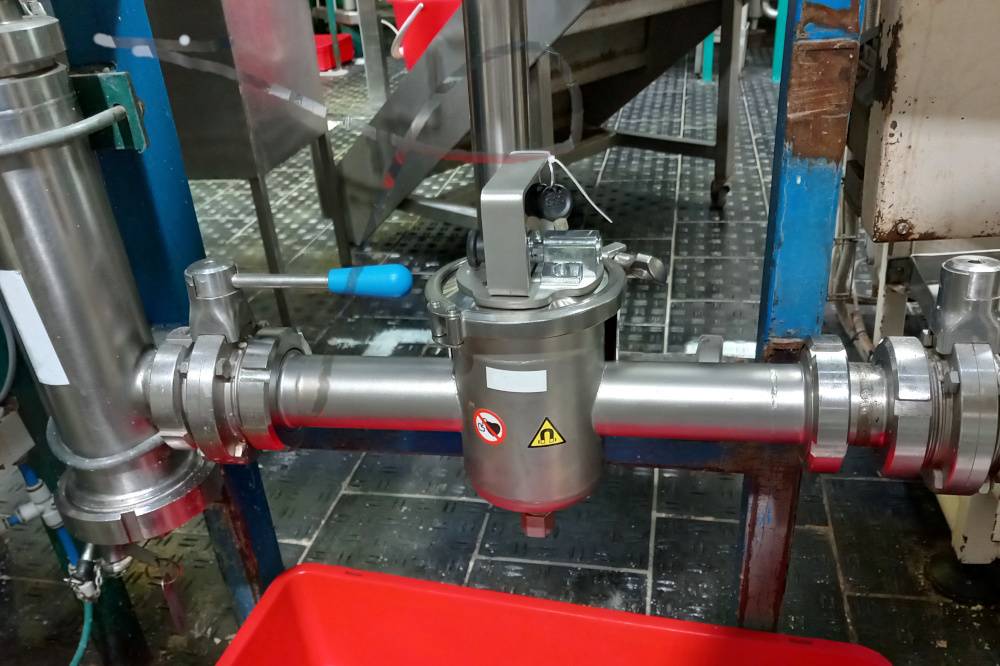

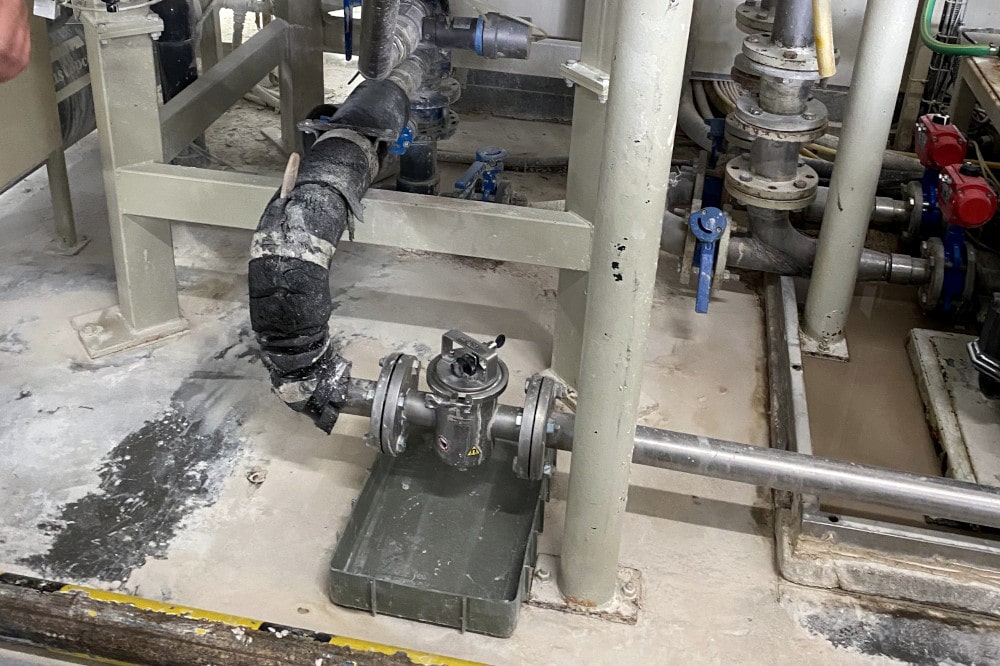

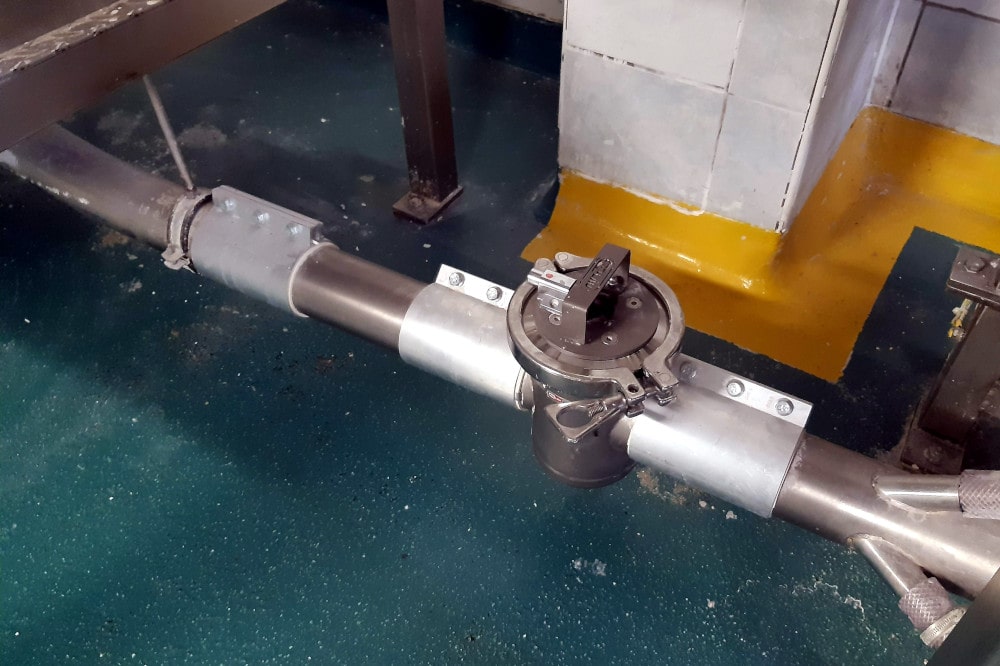

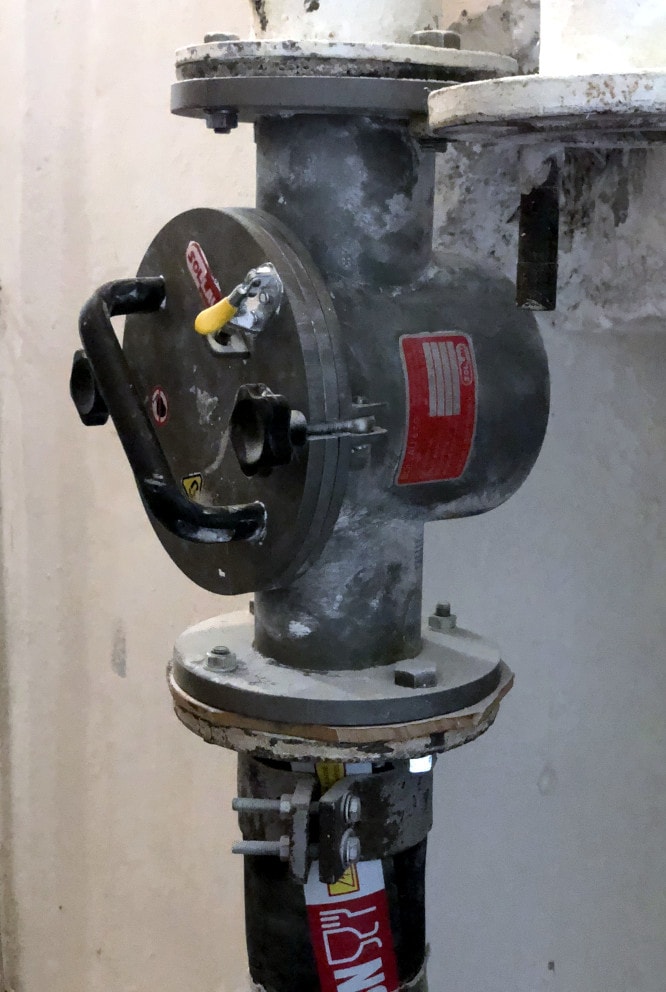

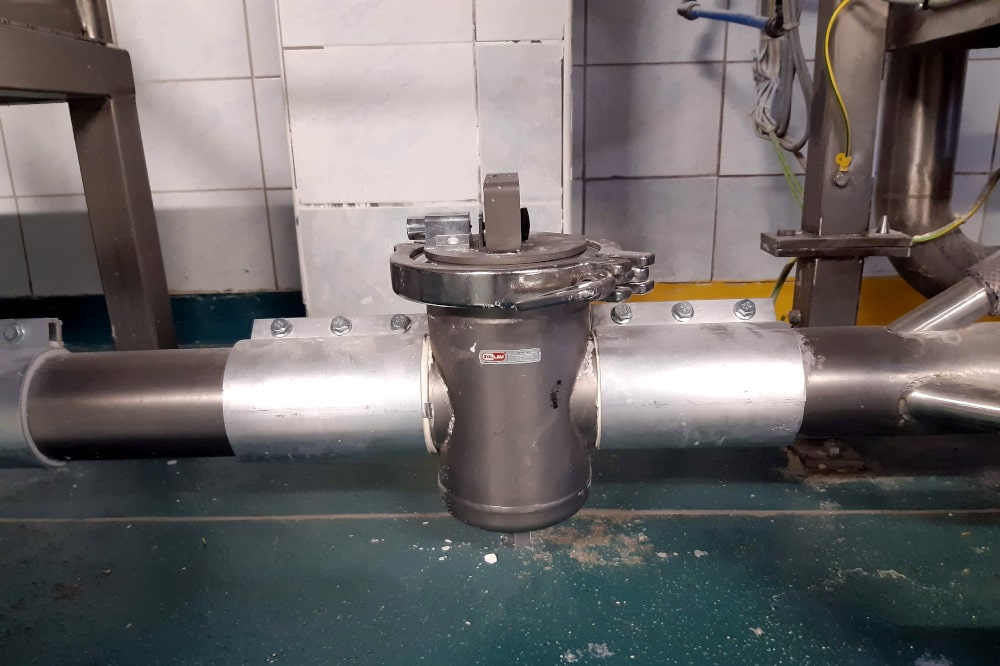

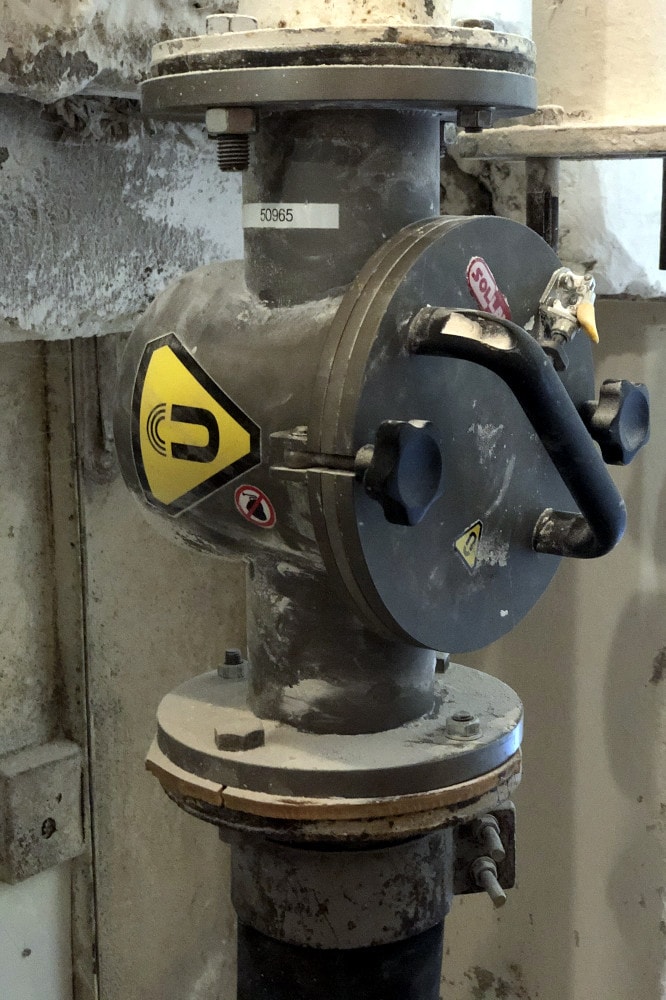

Этот магнитный сепаратор для трубопроводов часто используется для отделения металлов от транспортируемых по трубопроводам сыпучих продуктов, таких как мука, сахар, специи или пластиковые гранулы. Сепаратор можно устанавливать и на трубопроводы для пневматической транспортировки сыпучих материалов под избыточным или отрицательным давлением.
В фильтре используются очень сильные неодимовые магниты, позволяющие сепаратору улавливать ферромагнитные примеси размером от 1 мкм! В стандартной комплектации сепаратор оснащен магнитами с магнитной индукцией 9 500 Гс, в качестве опции мы предлагаем версию с индукцией 13 500 Гс. В случае повреждения сепаратора можно легко заменить поврежденный магнитный стержень без необходимости сервисного вмешательства.
5 лет гарантии у SOLLAU
Мы можем поручиться за качество наших магнитных сепараторов и поэтому даем на них 5-летнюю гарантию! На наши магнитные сепараторы можно положиться! Мы специалисты в области магнитной сепарации.
Преимущества использования сепаратора
- Материал без ферромагнитных примесей
- Быстрая окупаемость инвестиции
- Простая установка и обслуживание = высокая мотивация использовать сепаратор

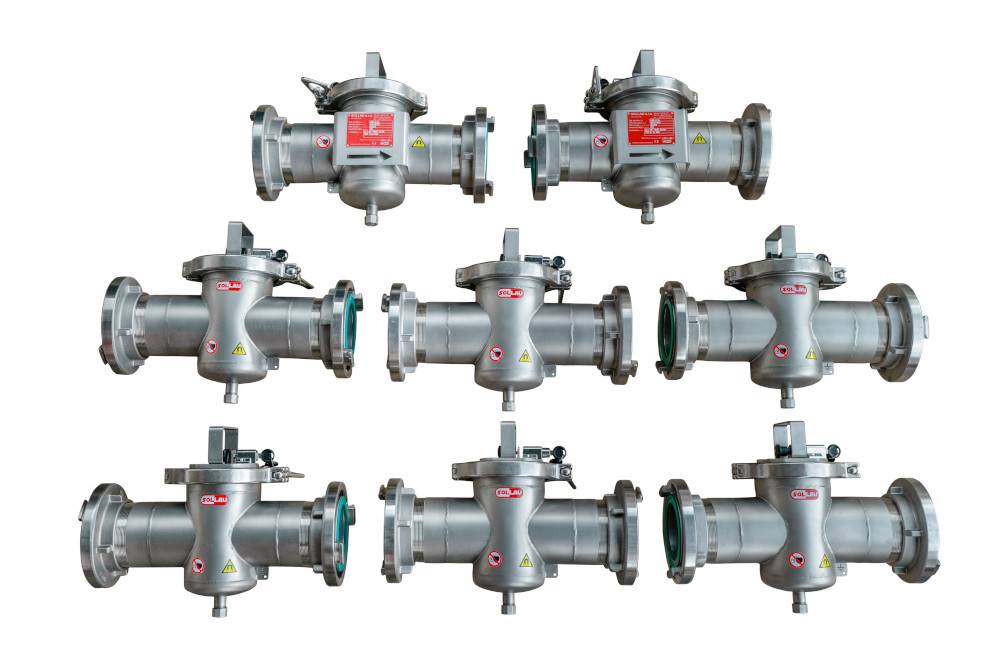

Проточный магнитный сепаратор для цистерн в стандартном исполнении мы производим с присоединительными диаметрами от 80 до 200 мм, но можем скорректировать эти размеры и способ подключения (фланец, резьбовое соединение, специальные соединения) по вашему желанию.

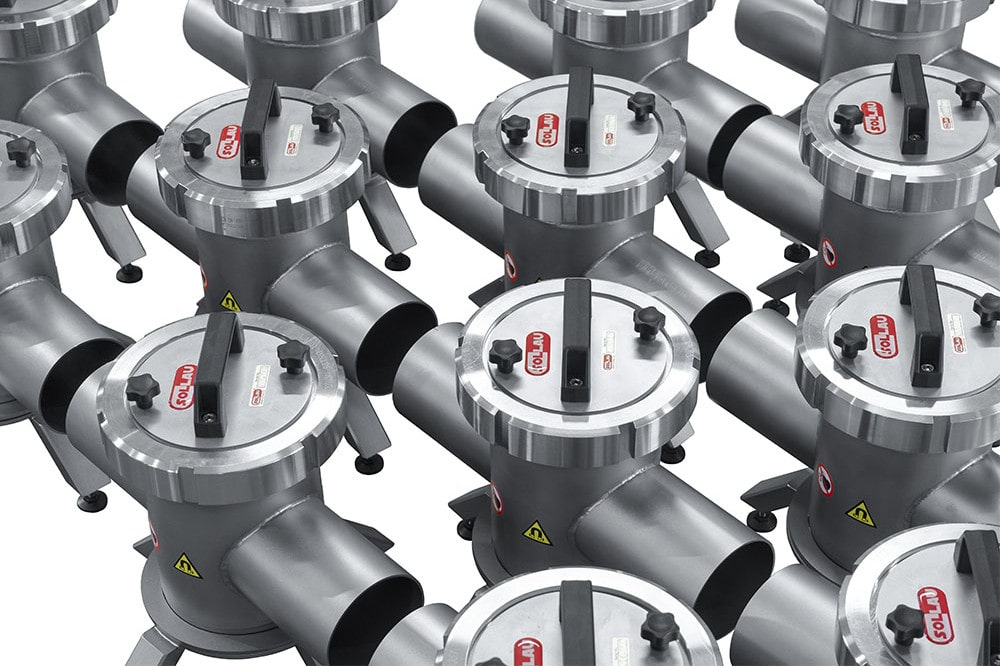

Мы являемся производителем этих магнитных фильтров. Гарантируем высокотехнологичное исполнение и выгодную цену.
Мы можем изготовить этот магнитный сепаратор с максимальной индукцией 16 000 G на сердечнике и 11 500 G на оболочке магнитной трубки. Допуск составляет +/- 10%.

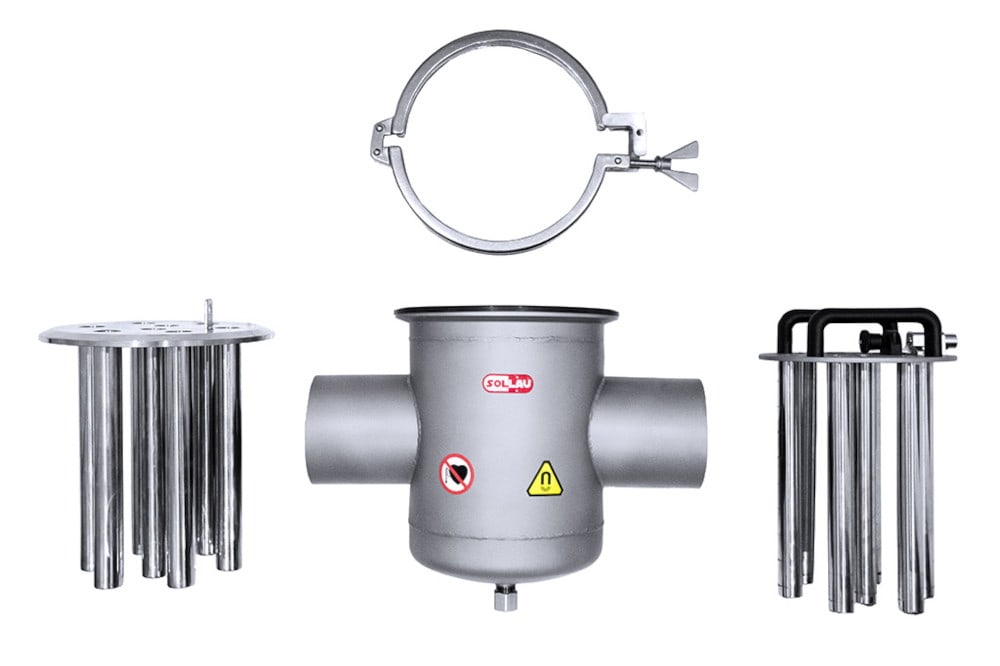

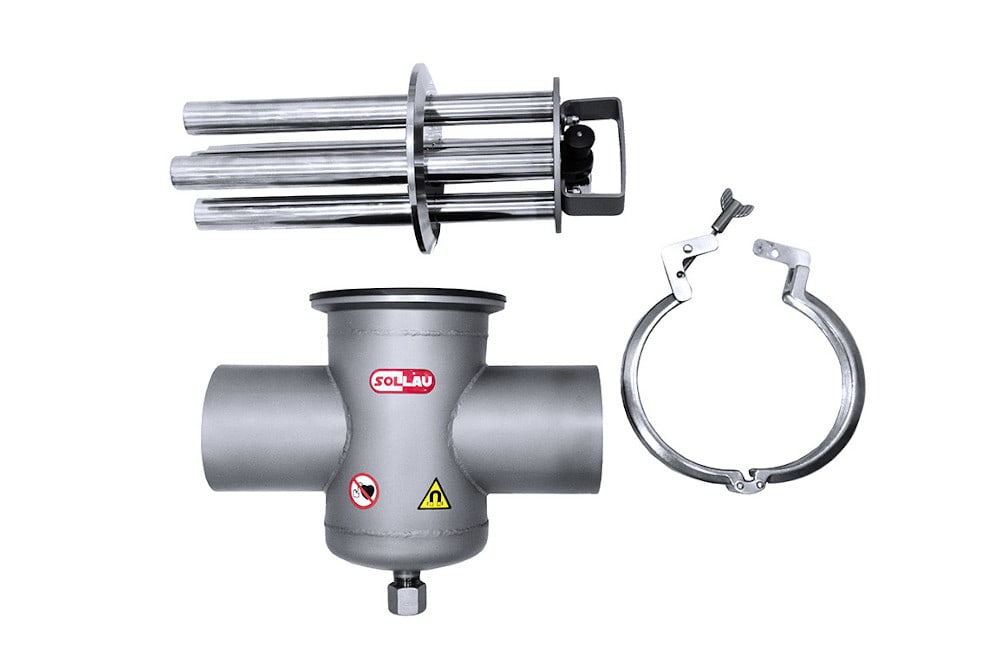

Магнитный сепаратор для цистерн состоит из нескольких частей:
- Магнитного компонента
- Магнитного сердечника
- Защитного кожуха из нержавеющей стали
- Корпуса магнитного сепаратора

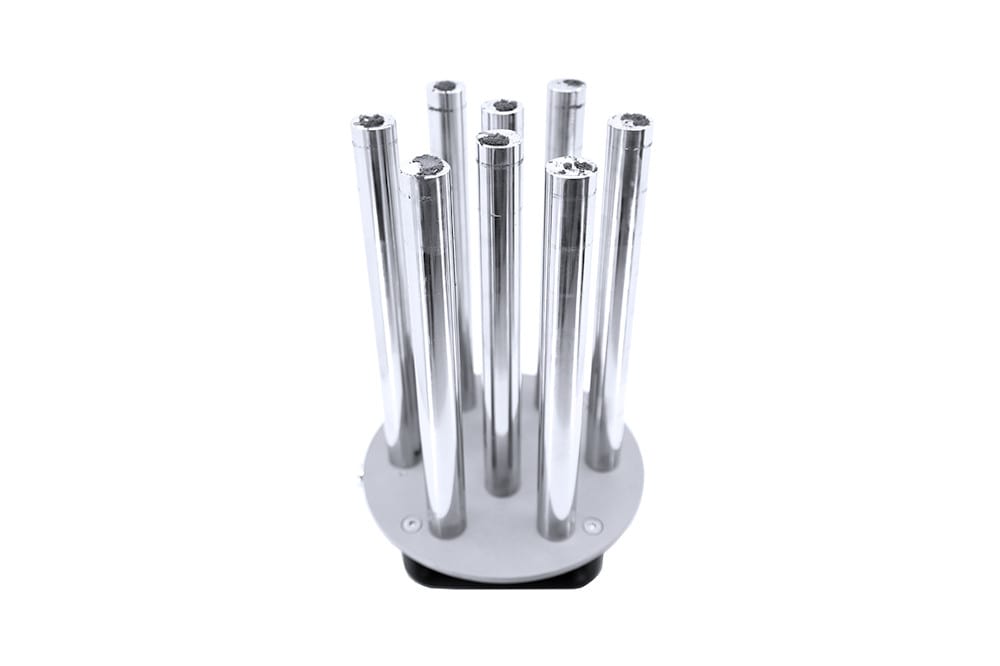

Магнитный сердечник представляет собой магнитные стержни, помещенные в кожух из нержавеющей стали для лучшей защиты. Благодаря этой системе («трубка в трубке») магнитные стержни защищены, а срок их службы значительно продлевается. Кроме того, устраняется риск откалывания фрагмента магнита или его никелевого покрытия с последующей контаминацией сепарируемого материала.

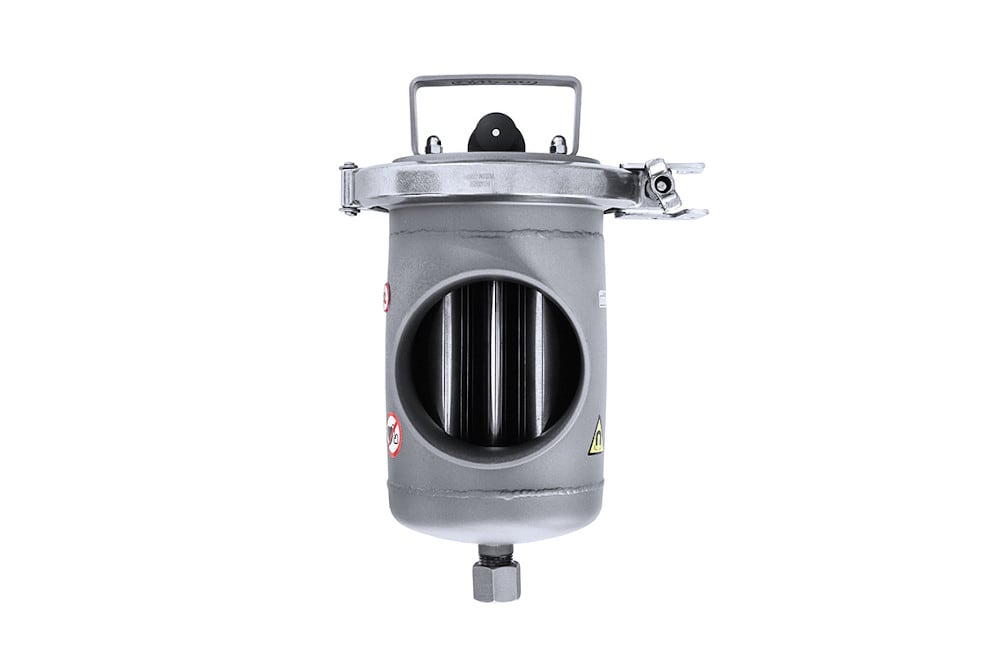

Магнитный компонент оснащен магнитными стержнями, изготовленными из самых сильных неодимовых магнитов. Магнитные стержни образуют замысловатый лабиринт, и сепарируемая среда по мере перекачивания из цистерны контактирует с несколькими магнитными стержнями. Проточный лабиринт и сильные неодимовые магниты обеспечивают максимальную эффективность магнитного сепаратора – мы можем улавливать ферромагнитные примеси от 1 мкм!

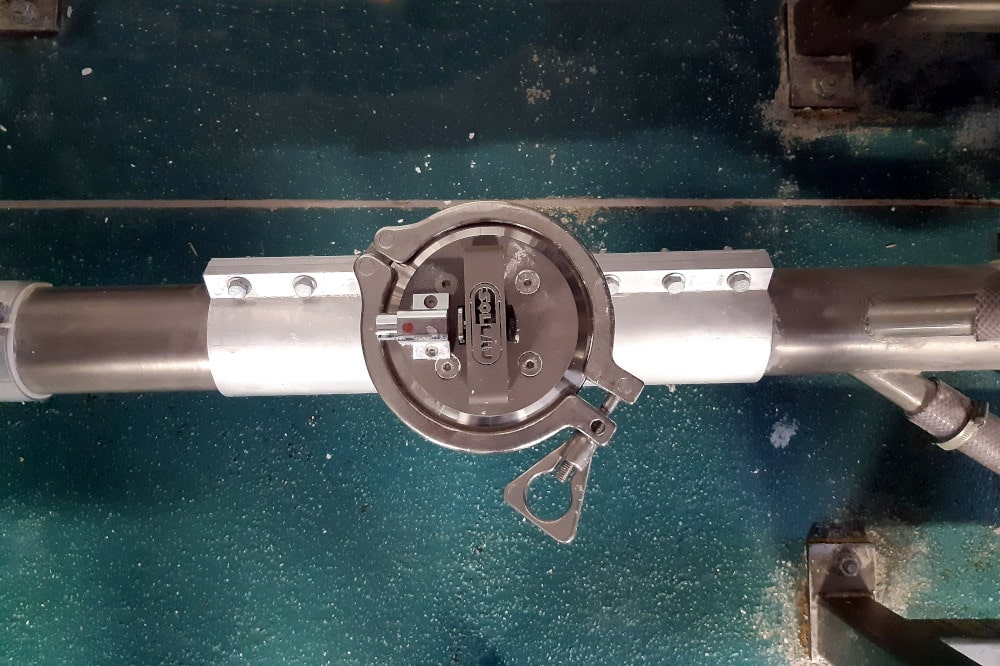

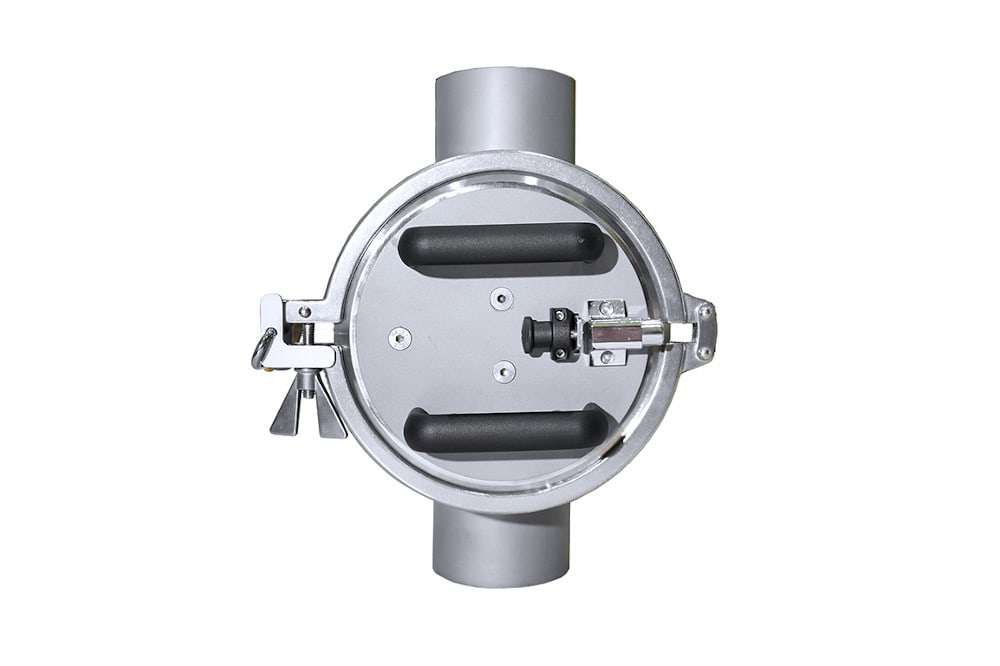

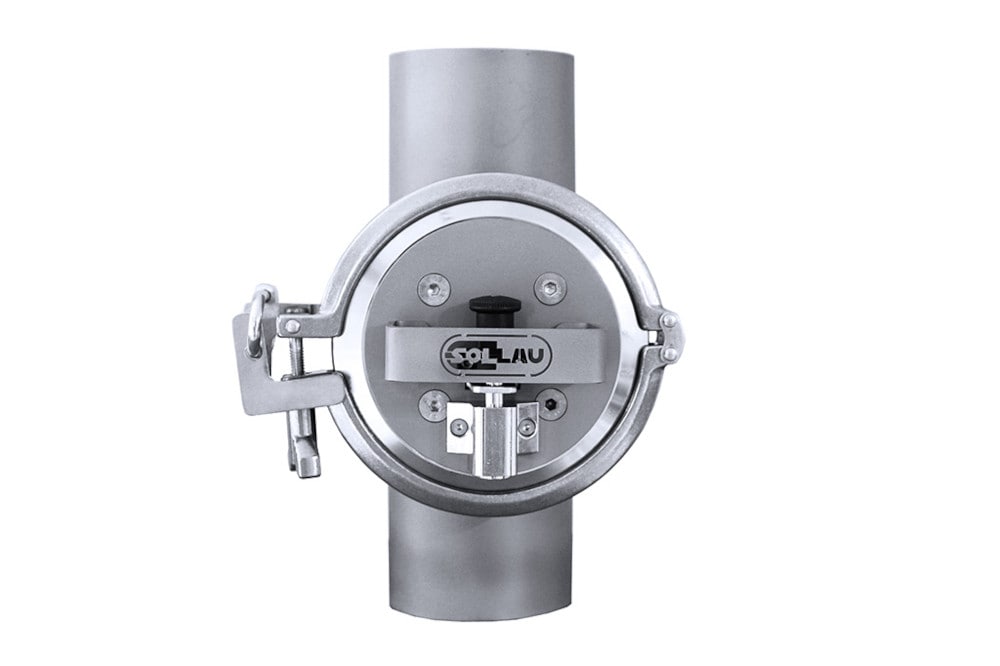

Крепление магнитного компонента к корпусу сепаратора обеспечивается с помощью быстросъемного хомута. Благодаря этому очистка сепаратора очень быстрая и удобная.

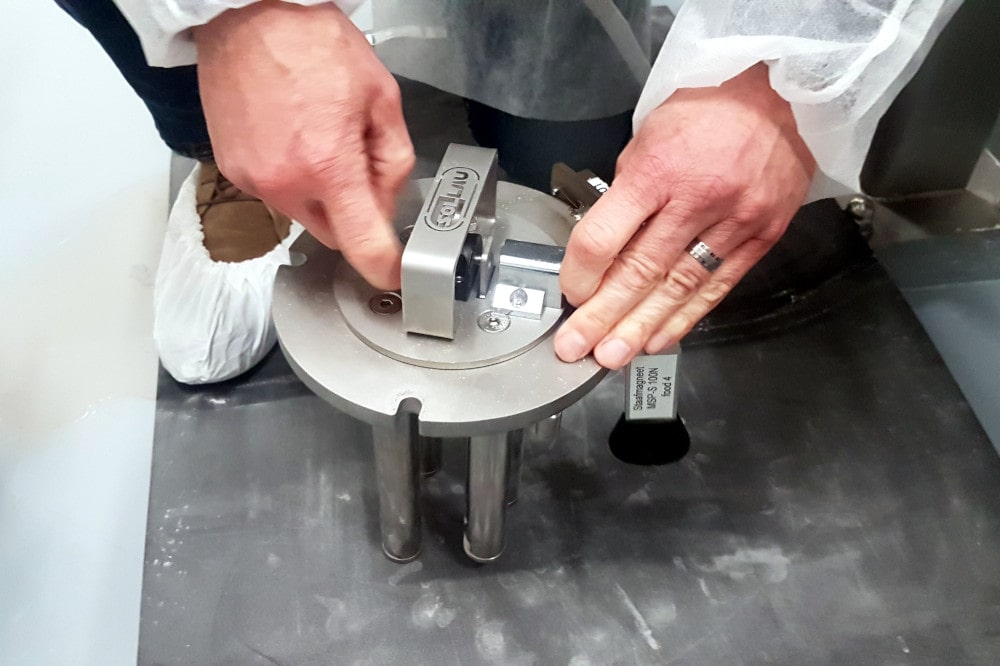

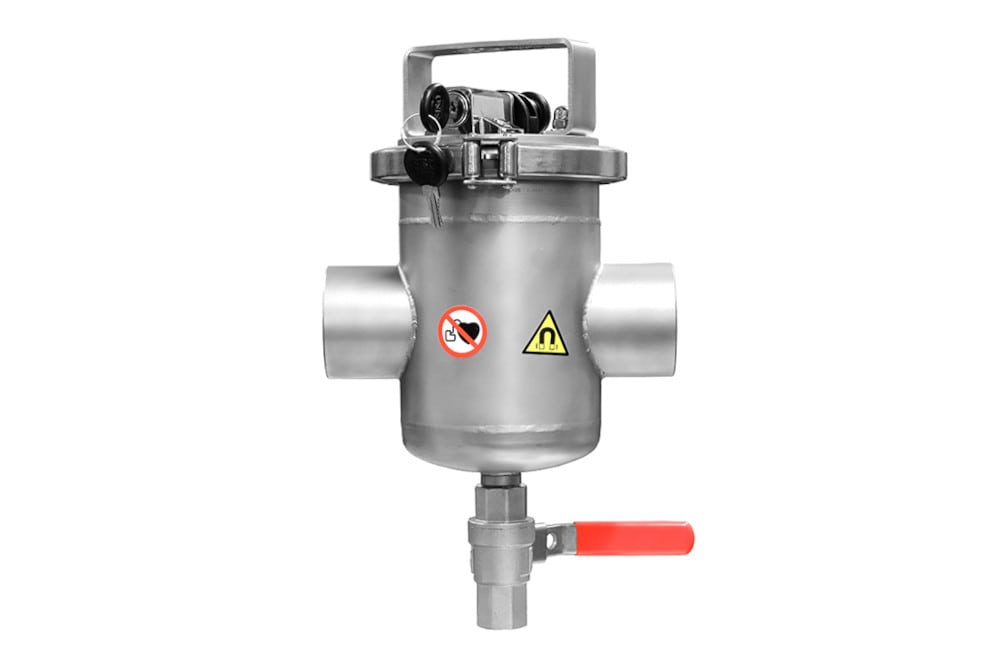

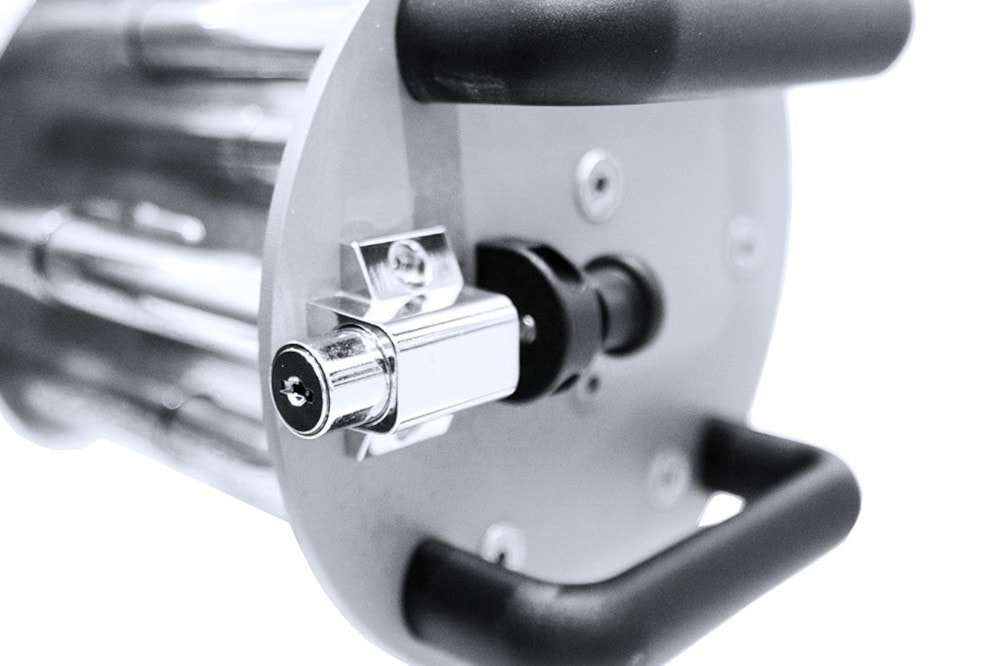

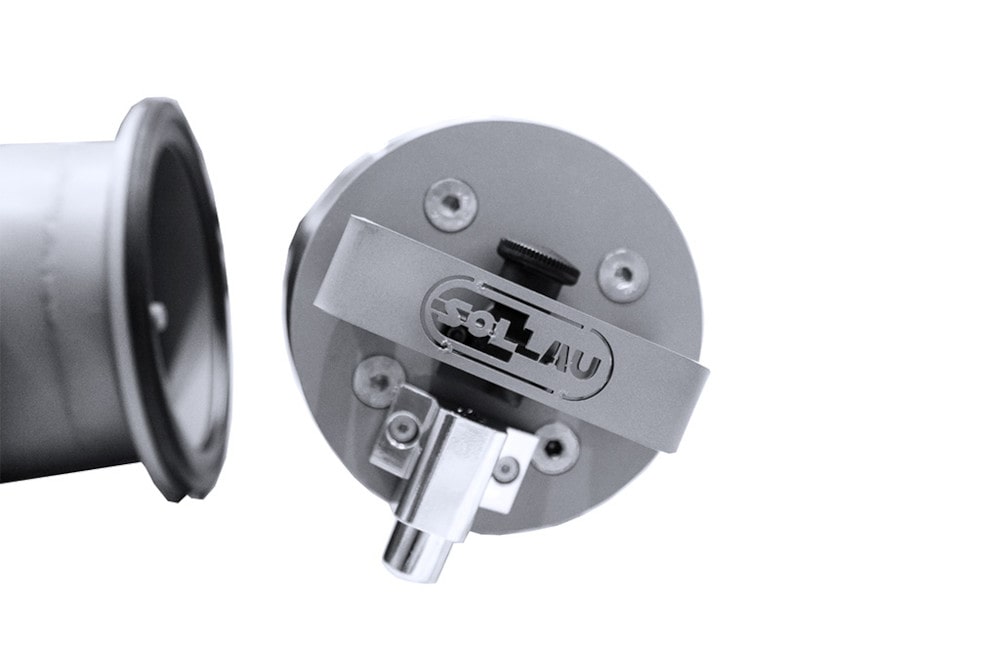

В сепаратор встроен замок магнитных трубок для защиты сепаратора от несанкционированной очистки. Этого часто требуют аудиторы для обеспечения безопасности процесса.

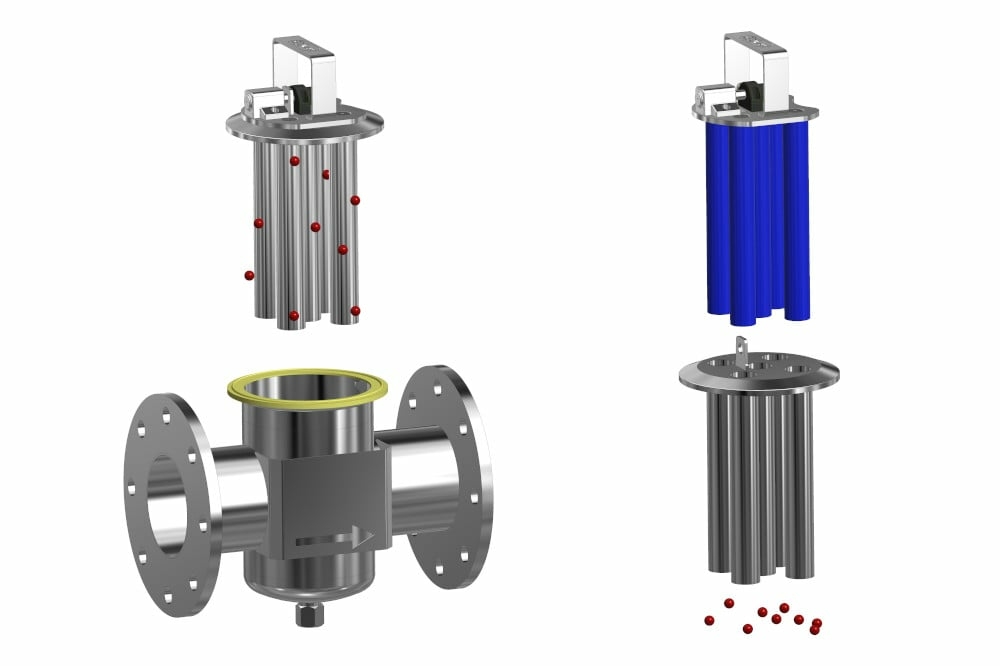

Как происходит очистка сепаратора?

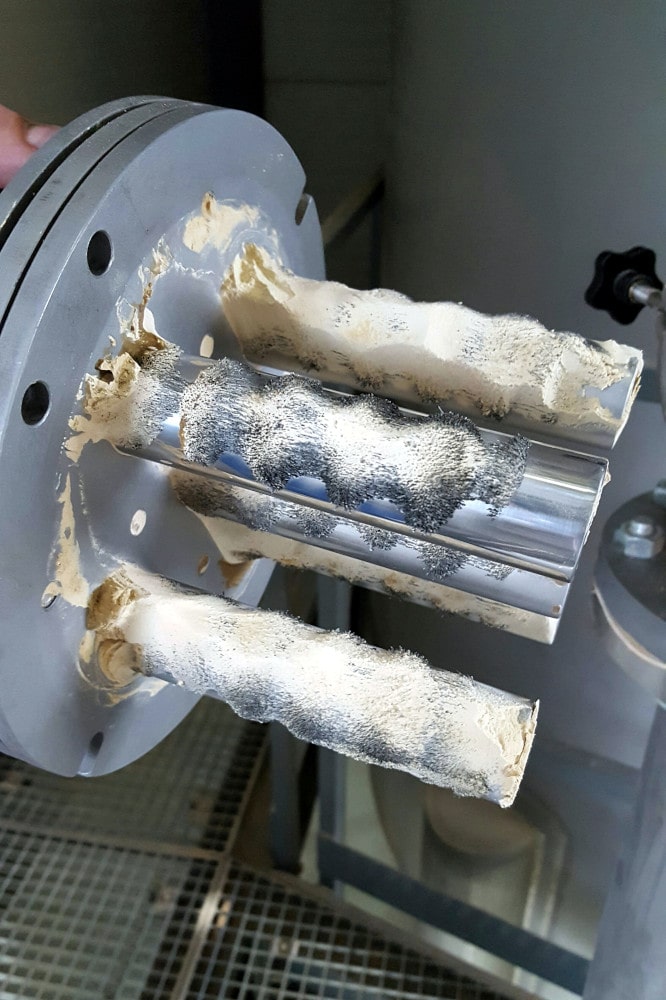

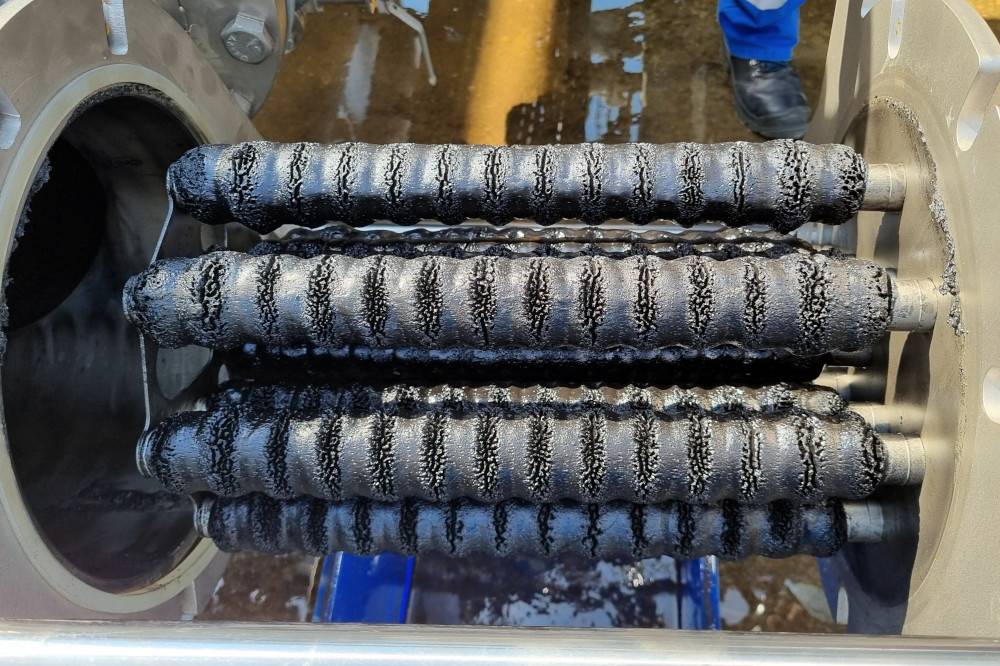

Ферромагнитные примеси улавливаются магнитными стержнями, которые находятся в контакте с сепарируемым материалом.

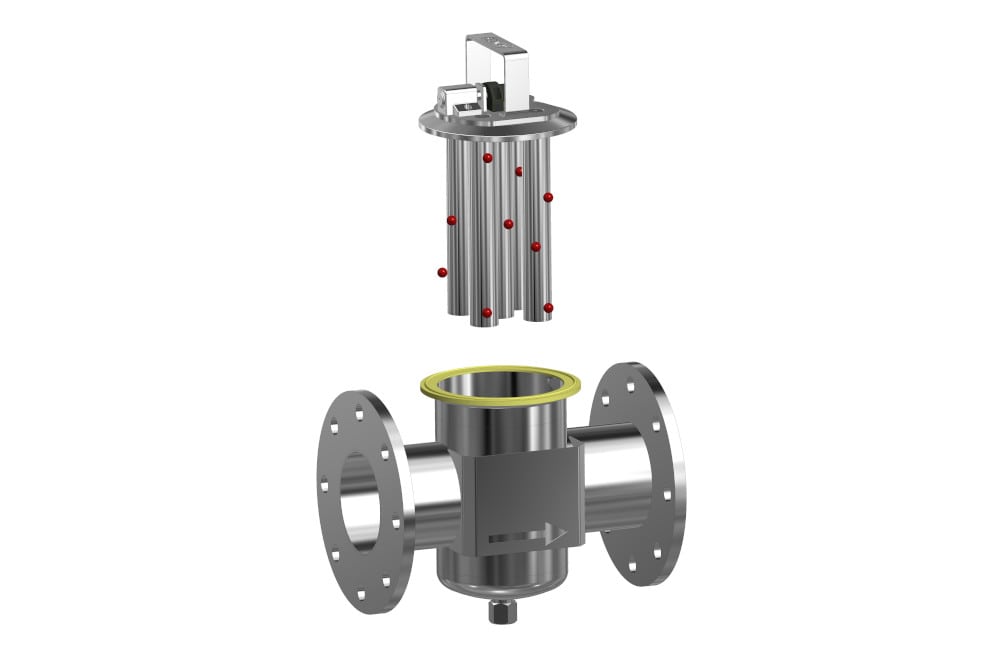

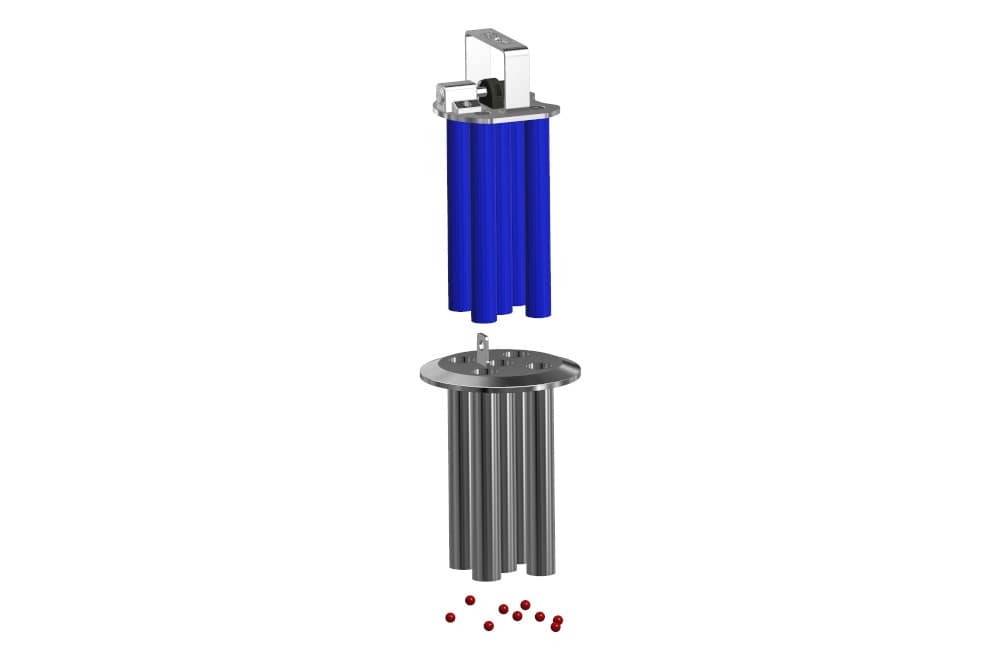

Очистка магнитного фильтра очень легкая и быстрая. Она происходит в несколько шагов:
- Ослабление быстросъемного хомута

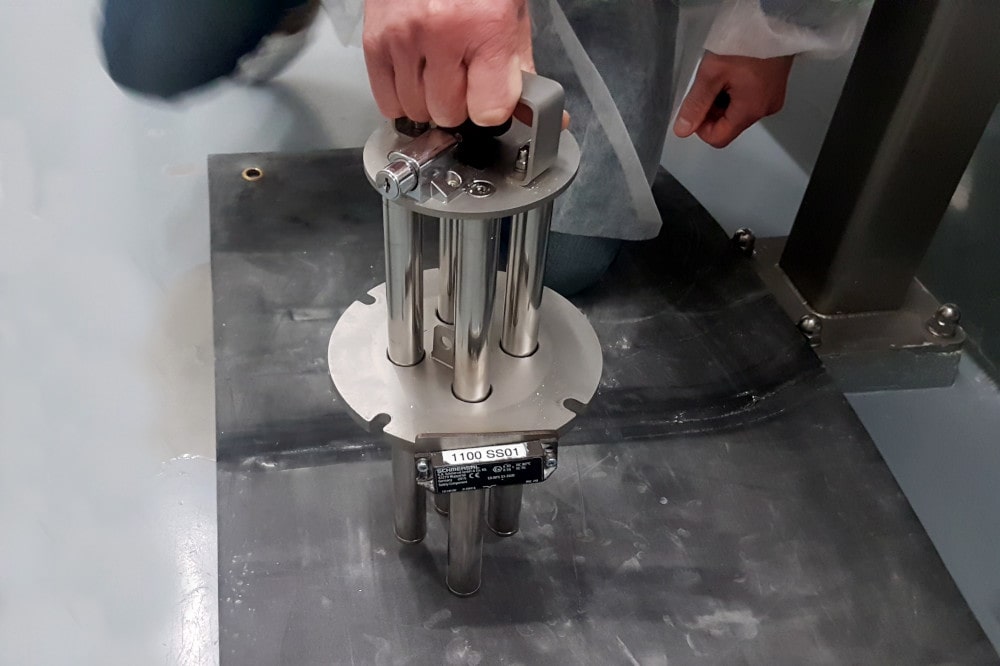

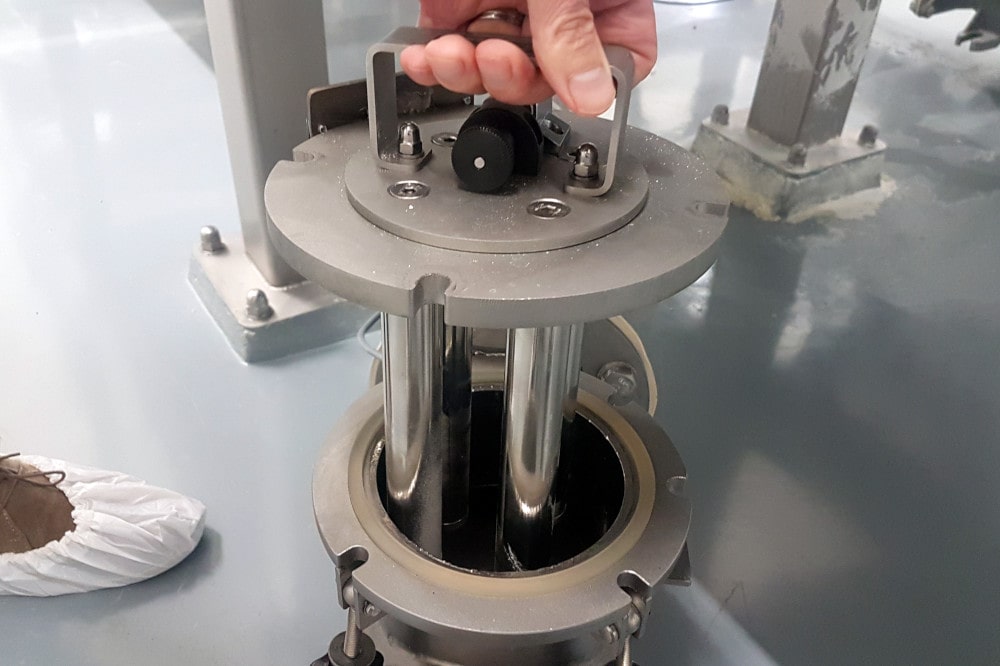

- Извлечение магнитного компонента из корпуса сепаратора
- Выемка магнитного сердечника из защитного кожуха из нержавеющей стали (металлические частицы падают)
- Обратная сборка
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
Замена магнитных стержней
Конструкция магнитного сепаратора позволяет легко заменить магнитные стержни сердечника (поврежденные, например, в результате неумелого обращения). Эта замена действительно проста – достаточно ослабить один винт и заменить стержень. Поэтому нет необходимости в сервисном вмешательстве со стороны производителя.
Проточный магнитный сепаратор MSP-S предлагаем в трех различных видах обработки поверхности:
- пескоструйная обработка (Ra 1,6 мкм)
- внутренняя полировка (Ra 0,14 мкм)
- полная полировка (Ra 0,14 мкм)
MSP-S OCTOPUS
- Малый вес = легкость в обращении
- 11 500 Гс в месте контакта с сепарируемой средой
- Опциональный вариант – 16 000 Гс
- Устойчивость к давлению до 10 бар
- Высокая сила отрыва
- Встроенный замок магнитных трубок
Сепаратор магнитный трубопровода предназначен прежде всего для отделения ферромагнитных частиц, находящихся в потоке текущего или легко проницаемого материала.
| Продукт | Диаметр входа/выхода (мм) | Карта данных (EN) |
|---|---|---|
| MSP-S 50 N OCTOPUS | 50 | zobrazit PDF |
| MSP-S 65 N OCTOPUS | 66 | показать PDF |
| MSP-S 80 N OCTOPUS | 80 | показать PDF |
| MSP-S 100 N OCTOPUS | 100 | показать PDF |
| MSP-S 125 N OCTOPUS | 125 | показать PDF |
| MSP-S 150 N OCTOPUS | 150 | показать PDF |
| MSP-S 200 N OCTOPUS | 200 | zobrazit PDF |

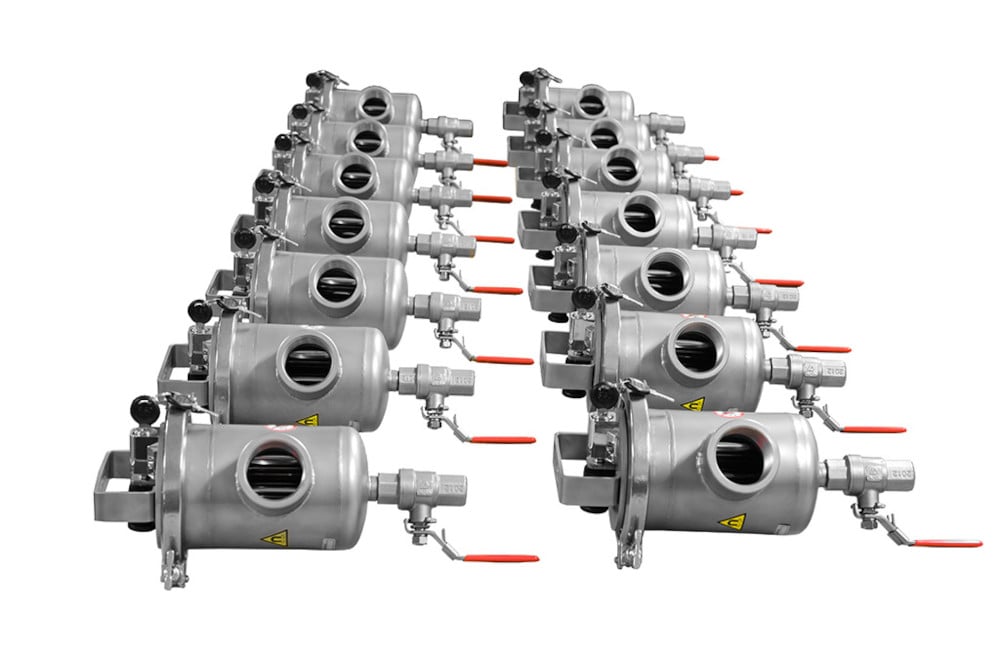

Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
В каких отраслях промышленности находит применение магнитный сепаратор?

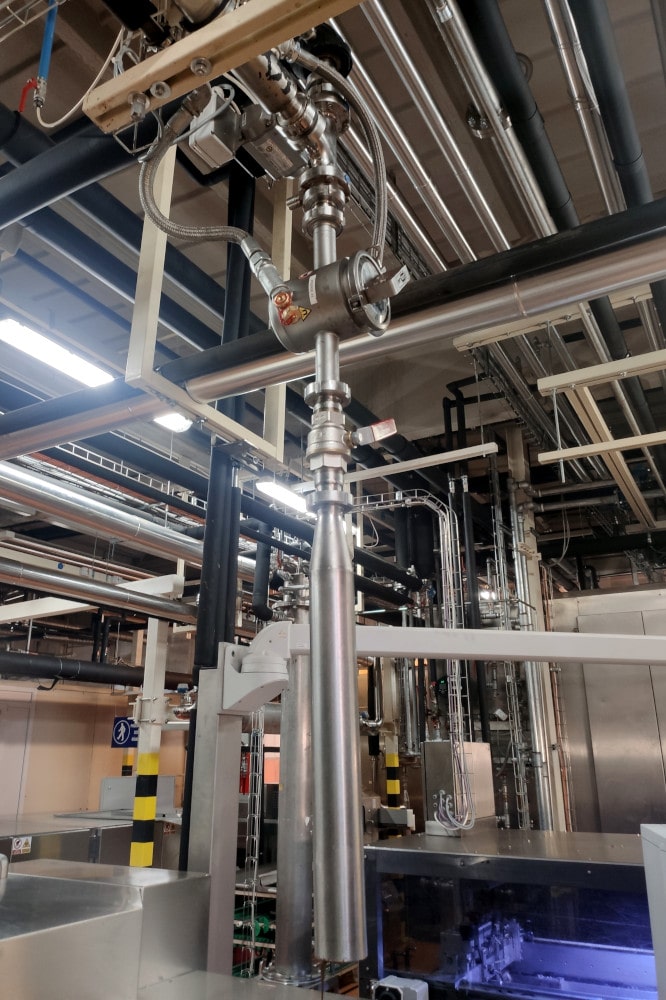

Сепаратор для трубопроводной системы отличается массивной конструкцией из нержавеющей стали, высокой мощностью (благодаря магнитам из редкоземельных элементов), простотой установки и легкостью техобслуживания. Этот сепаратор находит применение прежде всего в керамической, химической и пищевой отраслях промышленности, используется для на санитарно-гигиенических участках производства и т. д.
