Подвесный железоотделитель DND-MC
Подвесный железоотделитель с механической системой очистки простое, нетребовательное решение процесса отделения ферромагнитных частиц от материалов, транспортируемых на ленточном конвейере. Данный способ устранения металлических нечистот используется прежде всего при незначительных ферромагнитных примесях (обычно не требующих чистки панели чаще одного раза в рабочую смену).
Как очищается магнитная панель?

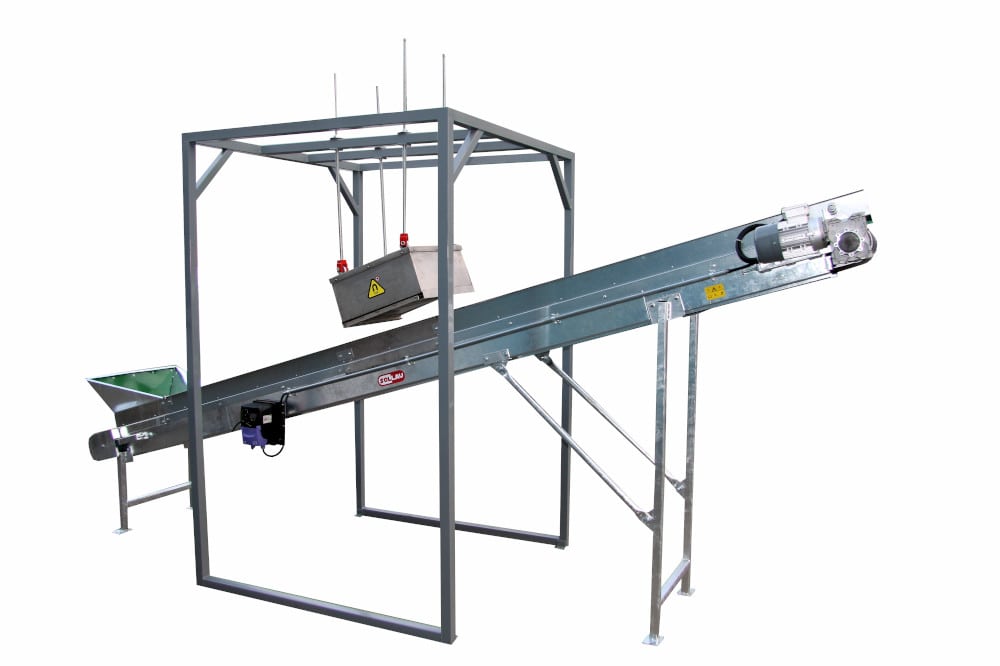

Панель подвешена над ленточным конвейером, а магнитные частицы, содержащиеся в транспортируемом материале, улавливаются при помощи нижней магнитной стороны панели (стандартным образом снабженной постоянными ферритовым магнитами, но по желанию клиента можно использовать также чрезвычайно сильные неодимовые NdFeB магниты). Собранные магнитные нечистоты устраняются с панели вручную. Если содержание магнитных частиц в транспортируемом материале высокое и панель быстро загрязняется уловленными нечистотами, рекомендуется использовать магнитные панели с автоматической чисткой.

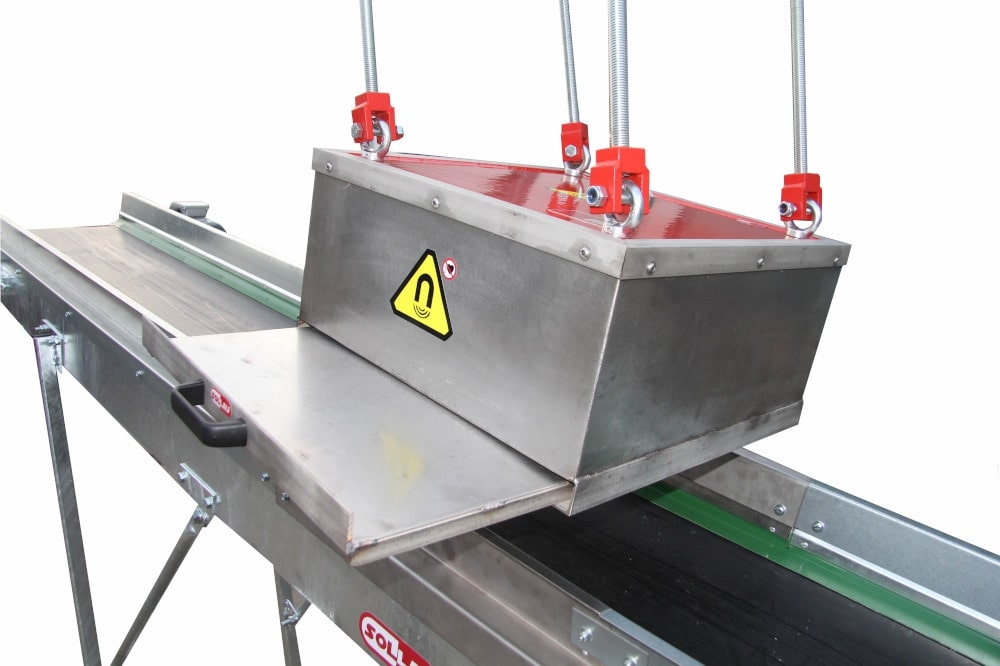

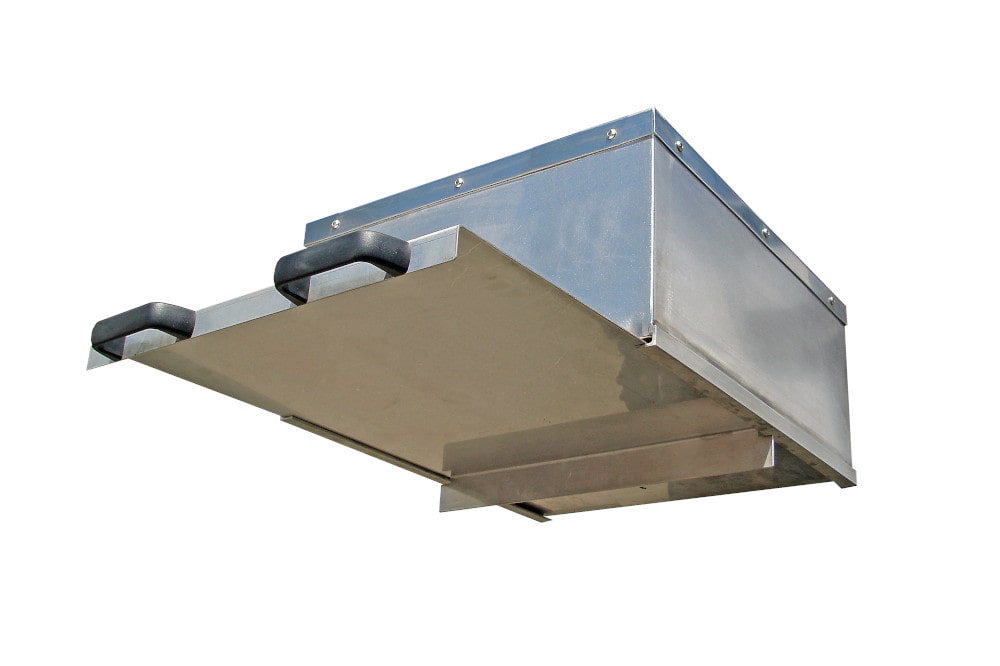

Выдвижная очищающая металлическая пластина
За дополнительную плату подвесный железоотделитель DND-MC может быть оснащен выдвижной очищающей металлической пластиной (сбрасывателем) для обеспечения простого удаления улавливаемых металлических нечистот. На нижней части сбрасывателя (закрывающего железоотделитель) расположены продольные планки, предотвращающие перескакивание попавшихся ферромагнитных нечистот на магнитные сердечники (во время выдвижения и чистки сбрасывателя). Наряду с этим данные планки обеспечивают равномерное распределение удерживаемого материала на поверхности сбрасывателя.
Размеры магнитной панели
Железоотделители с механической системой очистки можно изготовить любых размеров в соответствии с требованиями клиента.

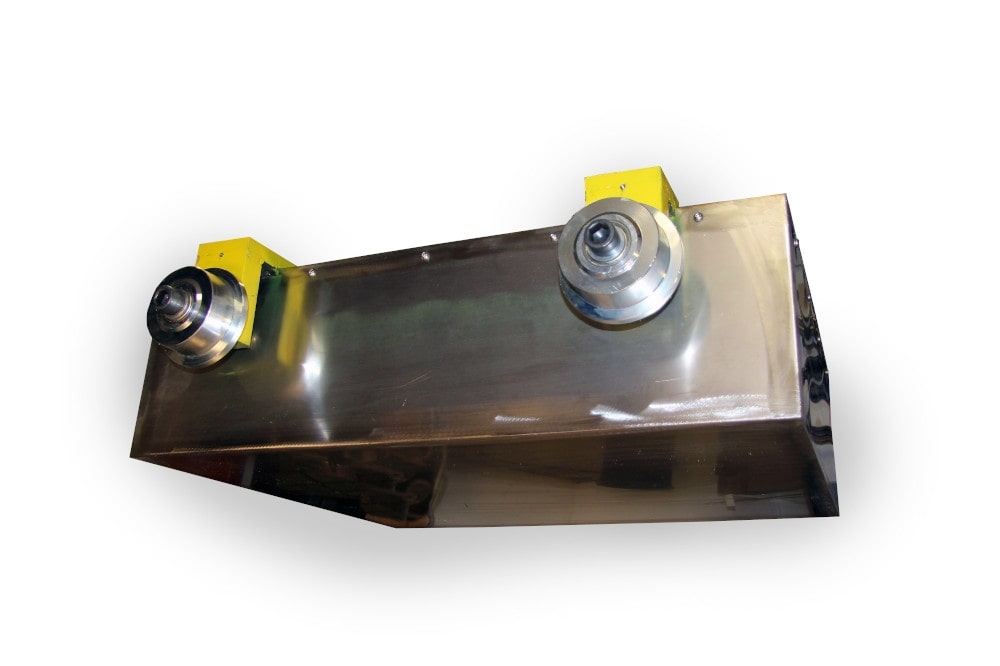

Магнитная панель на рельсовой конструкции
Хорошо продуманной альтернативой магнитной панели с чисткой вручную является магнитная панель, установленная на простой рельсовой конструкции, благодаря которой нижнюю часть кожуха магнитной панели можно легко сдвинуть в сторону и безопасно провести все техническое обслуживание, в частности устранение попавших металлических предметов, в т.ч. во время работы конвейера.
Сочетание магнитной плиты и магнитного валка
С целью достижения как можно высокой степени отделения рекомендуем – в случае толстого слоя материала на конвейере – комбинировать магнитную панель, подвешенную над полотном с сепарирующим магнитным цилиндром, который способен улавливать ферромагнитные частицы из нижних слоев материала.
Мы производим магнитные панели подвесные железоотделители с механической системой очистки в семи различных сериях (четырех ферритовых и трех неодимовых) с той целью, чтобы посредством стандартных изделий были удовлетворены потребности и требования как можно более широкого круга клиентов. Наряду с этим у наших клиентов имеется гарантия того, что они получат изделие с параметрами, точно соответствующими их потребностям, равно как и того, что они не будут платить лишние деньги за свойства, ненужные для необходимого им конкретного применения.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
Ферритовые пластины
Основными преимуществами ферритовых пластинчатых сепараторов являются их высокая термостойкость, стабильность магнитных свойств, невысокая цена, а у «сильных» серий – их глубокое и очень сильное магнитное поле.
DND-MC M F
- Высота установки до 200 мм
- Малый вес
- Улавливание ферромагнитных частиц размером более 1 мм
Сочетает в себе стандартную мощность с выгодной ценой. Сепараторы предназначены для применения средней сложности при максимальной высоте установки до 200 мм; они способны улавливать прежде всего крупные ферромагнитные частицы (величиной более 1 мм). Преимущество данного сепаратора – его быстрая окупаемость (отличное соотношение цены и мощности).
| Продукт | Макс. ширина конвейерной ленты (мм) | Макс. рекомендуемая высота установки (мм) (mm) | Карта данных (EN) | |
|---|---|---|---|---|
| поперек | вдоль | |||
| DND-MC M1 F | 500 | 650 | 170 | показать PDF |
| DND-MC M2 F | 800 | 650 | 200 | показать PDF |
| DND-MC M3 F | 1000 | 650 | 200 | показать PDF |
| DND-MC M4 F | 1200 | 650 | 200 | показать PDF |
| DND-MC M5 F | 1400 | 650 | 200 | показать PDF |
| DND-MC M6 F | 1600 | 650 | 200 | показать PDF |
| DND-MC M7 F | 1800 | 650 | 200 | показать PDF |
DND-MC Ms F
- Высота установки до 320 мм
- Улавливание ферромагнитных частиц размером более 1 мм
Данная серия предназначена для взыскательных пользователей, требующих от сепаратора высокой мощности, в том числе для улавливания частиц на большой глубине. Глубина зоны извлечения: до 320 мм.
| Продукт | Макс. ширина конвейерной ленты (мм) |
Макс. рекомендуемая высота установки (мм) | Карта данных (EN) | |
|---|---|---|---|---|
| поперек | вдоль | |||
| DND-MC Ms2 F | 800 | 850 | 270 | показать PDF |
| DND-MC Ms3 F | 1000 | 850 | 300 | показать PDF |
| DND-MC Ms4 F | 1200 | 850 | 320 | показать PDF |
| DND-MC Ms5 F | 1400 | 850 | 320 | показать PDF |
| DND-MC Ms6 F | 1600 | 850 | 320 | показать PDF |
| DND-MC Ms7 F | 1800 | 850 | 320 | показать PDF |
| DND-MC Ms8 F | 2000 | 850 | 320 | показать PDF |
DND-MC Mp F
- Высота установки до 340 мм
- Версия с увеличенной шириной, специально предназначенная для применения над местом пересыпки
- Улавливание ферромагнитных частиц размером более 1 мм
Предназначенна для установки на высоте максимум 340 мм; преимущество данной серии в том числе ее увеличенная ширина.
| Продукт | Макс. ширина конвейерной ленты (мм) | Макс. рекомендуемая высота установки (мм) (mm) | Карта данных (EN) | |
|---|---|---|---|---|
| поперек | вдоль | |||
| DND-MC Mp2 F | 800 | 1050 | 290 | zobrazit PDF |
| DND-MC Mp3 F | 1000 | 1050 | 320 | показать PDF |
| DND-MC Mp4 F | 1200 | 1050 | 340 | показать PDF |
| DND-MC Mp5 F | 1400 | 1050 | 340 | показать PDF |
| DND-MC Mp6 F | 1600 | 1050 | 340 | показать PDF |
| DND-MC Mp7 F | 1800 | 1050 | 340 | показать PDF |
| DND-MC Mp8 F | 2000 | 1050 | 340 | показать PDF |

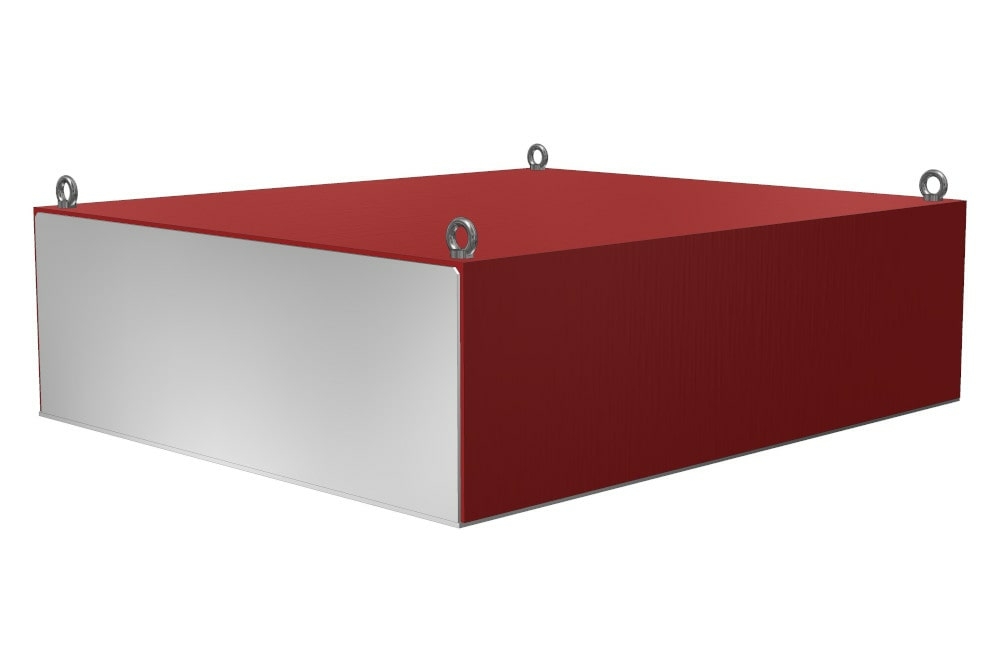

DND-MC Mm F
- Высота установки до 400 мм
- Улавливание ферромагнитных частиц размером более 1 мм
Очень сильный вариант предназначен для глубины зоны извлечения до 400 мм и для применения высокой сложности.
table class="formatted" style="width: 100%;" border="1" cellspacing="0" cellpadding="0" align="center">DND-MC Mx F
- Высота установки до 450 мм
- Улавливание ферромагнитных частиц размером более 1 мм
Самая сильная серия магнитных сепараторов производства фирмы «SOLLAU». Магнитная индукция этих устройств находится на пределе существующих постоянных магнитов (и превосходить ее могут только электромагнитные сепараторы). Данная серия предназначена для самой сложной сепарации – с больших глубин, а также из тяжелых слоев материала. Магнитные системы этих мощных железоотделителей обеспечивают извлечение сильномагнитных включений с расстояния до 400 миллиметров от рабочей поверхности! (ради интереса: вес самой сильной ферритовой серии Mx F примерно в 5 раз больше веса самой легкой серии M F!).
| Продукт | Макс. ширина конвейерной ленты (мм) | Макс. рекомендуемая высота установки (мм) (mm) | Карта данных (EN) | |
|---|---|---|---|---|
| поперек | вдоль | |||
| DND-MC Mx3 F | 1000 | 1450 | 450 | показать PDF |
| DND-MC Mx4 F | 1200 | 1450 | 450 | показать PDF |
| DND-MC Mx5 F | 1400 | 1450 | 450 | показать PDF |
| DND-MC Mx6 F | 1600 | 1450 | 450 | показать PDF |
| DND-MC Mx7 F | 1800 | 1450 | 450 | показать PDF |
| DND-MC Mx8 F | 2000 | 1450 | 450 | показать PDF |
Неодимовые пластины
К числу самых больших преимуществ неодимовых сепараторов относятся чрезвычайно сильное (но относительно короткое) магнитное поле и малый вес. Поэтому они применяются прежде всего там, где из-за веса нельзя установить стандартные подвесные ферритовые железоотделители с механической системой очистки, а также в тех случаях, если требуется чрезвычайно высокая эффективность сепарации в небольшом слое материала (например, мобильные сортировочные линии).

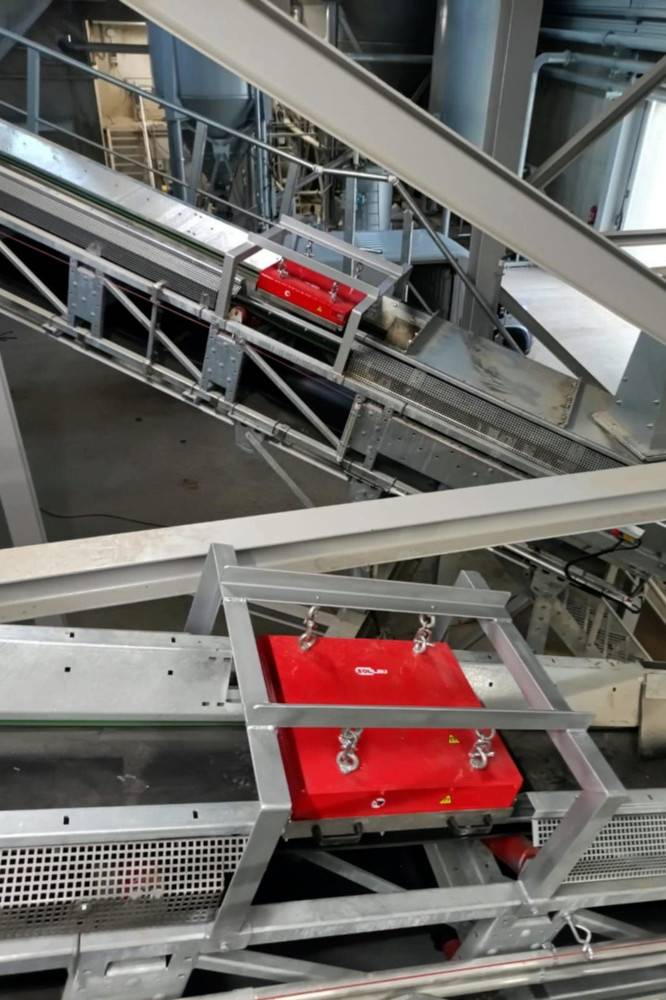

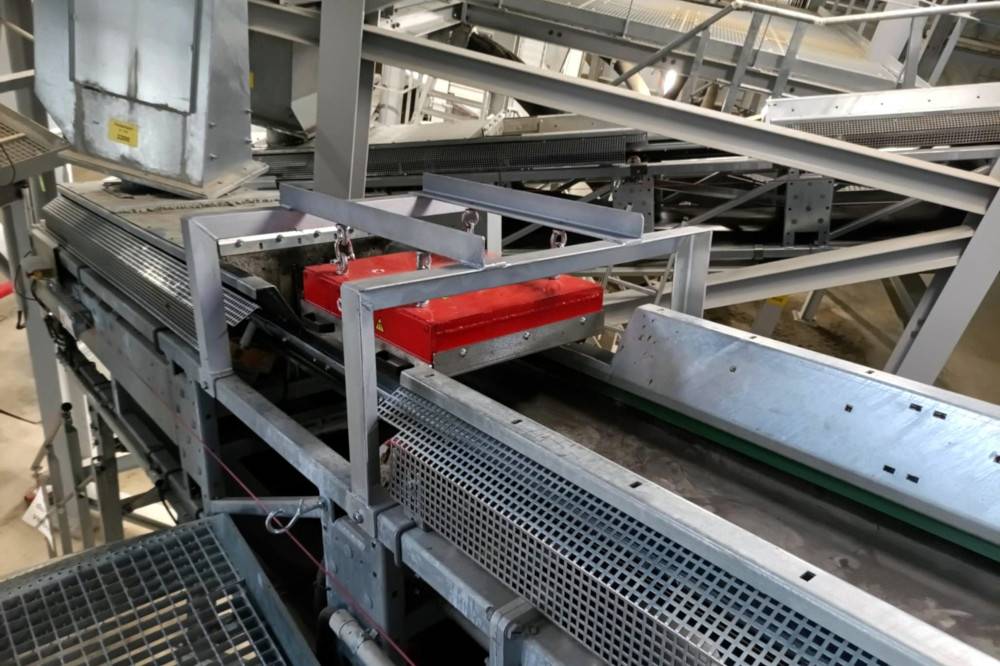

DND-MC N
- Высота установки до 200 мм
- Улавливание ферромагнитных частиц размером более 0,5 мм
Речь идет о самой легкой серии, предназначенной для установки на высоте до 200 мм. На малых глубинах сепаратор способен улавливать нечистоты величиной менее 1 мм.
| Продукт |
Макс. ширина конвейерной ленты (мм) | Макс. рекомендуемая высота установки (мм) (mm) | Карта данных (EN) |
|---|---|---|---|
| DND-MC N1 | 500 | 200 | показать PDF |
| DND-MC N2 | 800 | 200 | показать PDF |
| DND-MC N3 | 1000 | 200 | показать PDF |
| DND-MC N4 | 1200 | 200 | показать PDF |
| DND-MC N5 | 1400 | 200 | показать PDF |
| DND-MC N6 | 1600 | 200 | показать PDF |
| DND-MC N7 | 1800 | 200 | показать PDF |
DND-MC Ns
- Высота установки до 220 мм
- Улавливание ферромагнитных частиц размером более 0,5 мм
Более сильный неодимовый вариант предназначен для глубины зоны извлечения до 220 мм и для применения средней сложности. Преимущество данного варианта – сильная магнитная индукция на коротких расстояниях, улавливание мелких ферромагнитных тел и малый вес.
| Продукт* | Макс. ширина конвейерной ленты (мм) При поперечной установке над конвейером | Макс. рекомендуемая высота установки (мм) (mm) | Карта данных (EN) |
|---|---|---|---|
| DND-MC Ns1 | 500 | 220 | показать PDF |
| DND-MC Ns2 | 800 | 220 | показать PDF |
| DND-MC Ns3 | 1000 | 220 | показать PDF |
| DND-MC Ns4 | 1200 | 220 | показать PDF |
| DND-MC Ns5 | 1400 | 220 | показать PDF |
| DND-MC Ns6 | 1600 | 220 | показать PDF |
| DND-MC Ns7 | 1800 | 220 | показать PDF |
DND-MC Nm
- Высота установки до 250 мм
- Улавливание ферромагнитных частиц размером более 0,5 мм
Самая сильная неодимовая серия, прежде всего для мобильного применения, при котором требуется чрезвычайно высокая эффективность работы сепаратора при малой глубине материала. Сепаратор обеспечивает извлечение магнитных включений с расстояния до 250 мм.
| Продукт | Макс. ширина конвейерной ленты (мм) При поперечной установке над конвейером | Макс. рекомендуемая высота установки (мм) (mm) | Карта данных (EN) |
|---|---|---|---|
| DND-MC Nm1 | 500 | 300 | показать PDF |
| DND-MC Nm2 | 800 | 300 | показать PDF |
| DND-MC Nm3 | 1000 | 300 | zobrazit PDF |
| DND-MC Nm4 | 1200 | 300 | показать PDF |
| DND-MC Nm5 | 1400 | 300 | показать PDF |
| DND-MC Nm6 | 1600 | 300 | показать PDF |
| DND-MC Nm7 | 1800 | 300 | показать PDF |
В каких отраслях промышленности находит применение магнитный сепаратор?
Подвесный железоотделитель с механической системой очистки находит применение, например, в области утилизации, на производстве пластмасс, в добывающей, стекольной, деревообрабатывающей отраслях промышленности.
