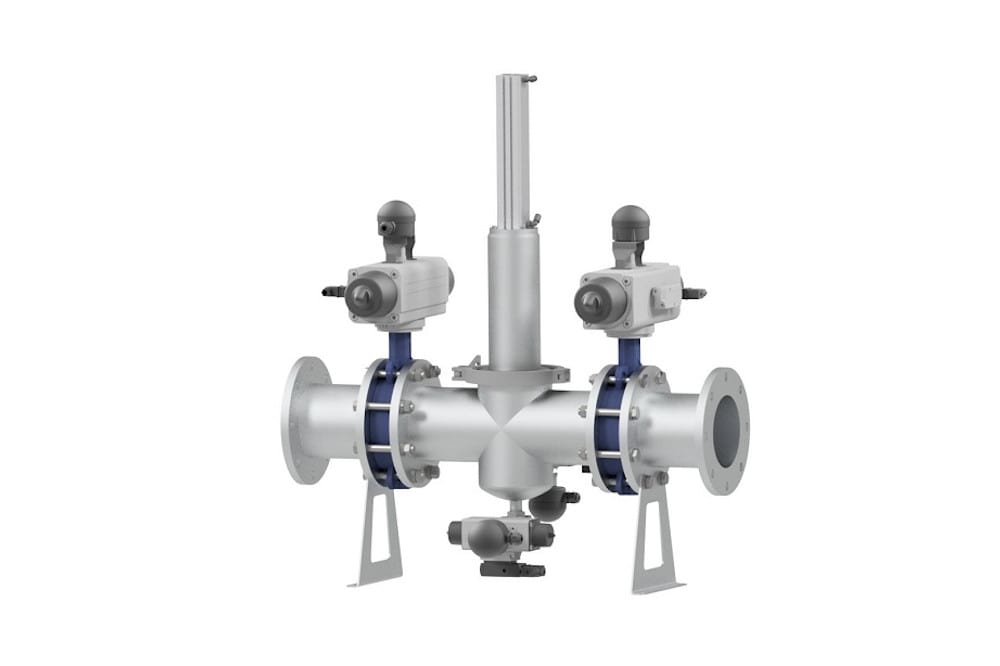

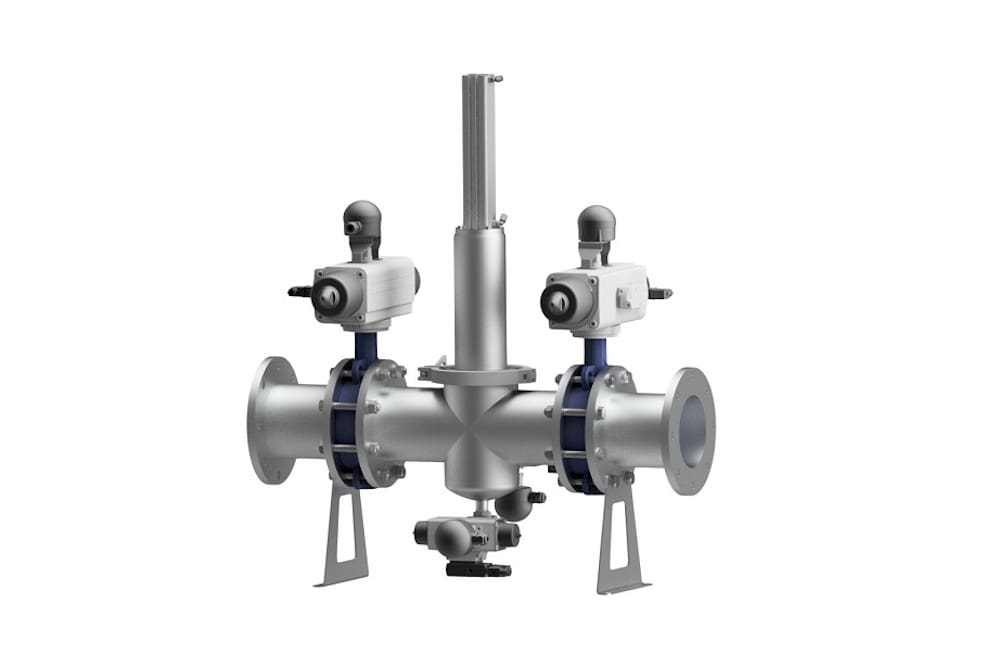

Магнитный проточный фильтр MSP-AC EKO с автоматической чисткой
Магнитный проточный фильтр MSP-AC Eko с автоматической чисткой предназначен прежде всего для отделения ферромагнитных частиц, находящихся в потоке текущего или легко проницаемого материала.
Конструкция проточного сепаратора

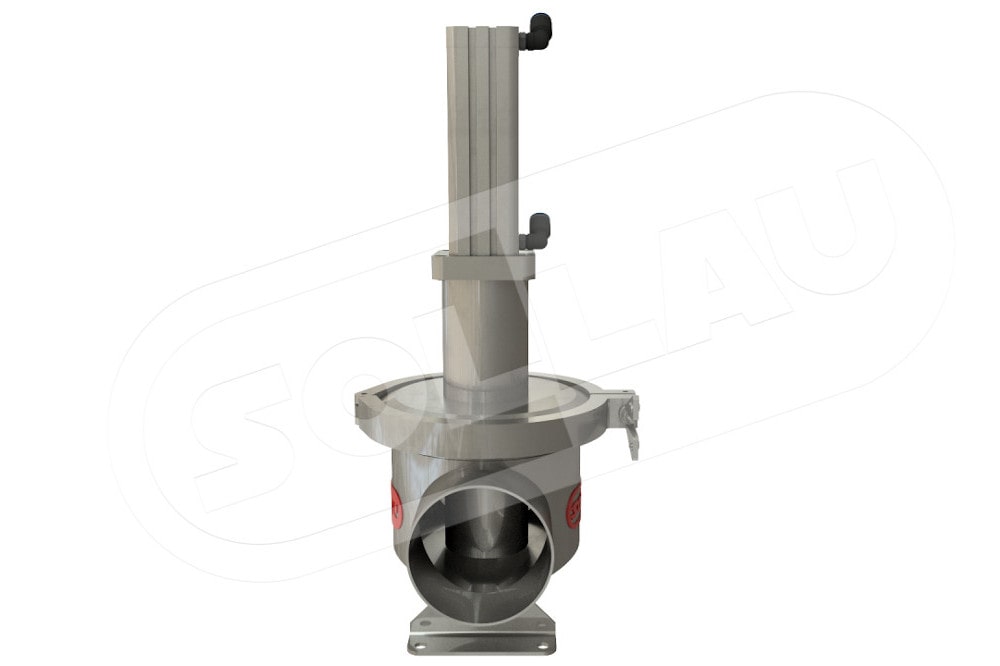

Основа данного простого, доступного по цене, но при этом в высокой степени эффективного автоматического проточного фильтра – труба из нержавеющей стали, в которой находится неодимовый сердечник. Эта труба вставляется в трубопровод, по которому горизонтально движется поток материала, и она способна улавливать даже самые мелкие металлические нечистоты, обеспечивая очень высокий уровень сепарирования.
Улавливаемые магнитные частицы в процессе отделения держатся на задней части магнитной трубки, поэтому они, во-первых, не блокируют поток очищаемого материала, а во-вторых защищены от нежелательного смывания текущей очищаемой массой. В отличие от стандартных решетчатых автоматических сепараторов, оснащенных трубами малого диаметра (величиной между 25 и 32 мм), MSP-AC Eko оснащен в несколько раз более широкой магнитной трубкой, что в значительной степени увеличивает функциональные возможности сепаратора и вместе с этим удлиняет промежутки между интервалами его чистки (на задней стенке удерживается намного большее количество магнитного мусора).
Для как можно более эффективного сепарирования магнитных частиц магнитный проточный сепаратор снабжен чрезвычайно сильными неодимовыми NdFeB магнитами (позволяющими достичь магнитной индукции до 9 500 Гс на поверхности оболочки из нержавеющей стали магнитной трубы).
Как очищается проточный сепаратор?
Во время последующей автоматической чистки автоматически перекрываются ввод и вывод потока материала, открываются подводящий и выпускной клапаны промывочной воды, неодимовый сердечник автоматически (с интервалом, заданным механически или при помощи блока управления) выдвигается из нержавеющей трубы в верхнюю часть сепаратора, и захваченные магнитные частички смываются с поверхности нержавеющей трубы водой в отводной трубопровод. Автоматическая чистка осуществляется очень быстро, она не требует присутствия человека и не влечет за собой нежелательные простои оборудования.
С целью максимально экономичного и экологического использования воды для промывки мы сверх стандарта способны снабдить этот трубопровод дополнительным магнитным сепаратором, обеспечив таким образом непрерывное использование промывочной воды в закрытом контуре промывки автоматического магнитного фильтра.
Другие преимущества магнитного сепаратора
Данный тип сепаратора поставляется и в варианте исполнения с двумя оболочками, позволяющими нагревать проточную часть сепаратора, предотвращая отвердевание смесей, транспортируемых при высоких температурах – напр. сироп или шоколад.
К какому трубопроводу подключается сепаратор?
Мы производим магнитный проточный фильтр стандартным образом с диаметром присоединения от 50 до 150 мм, но можем приспособить присоединительные размеры и способ присоединения к трубопроводной системе (фланец, резьбовое соединение и т. д.) для всех нужд и потребностей клиентов.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5

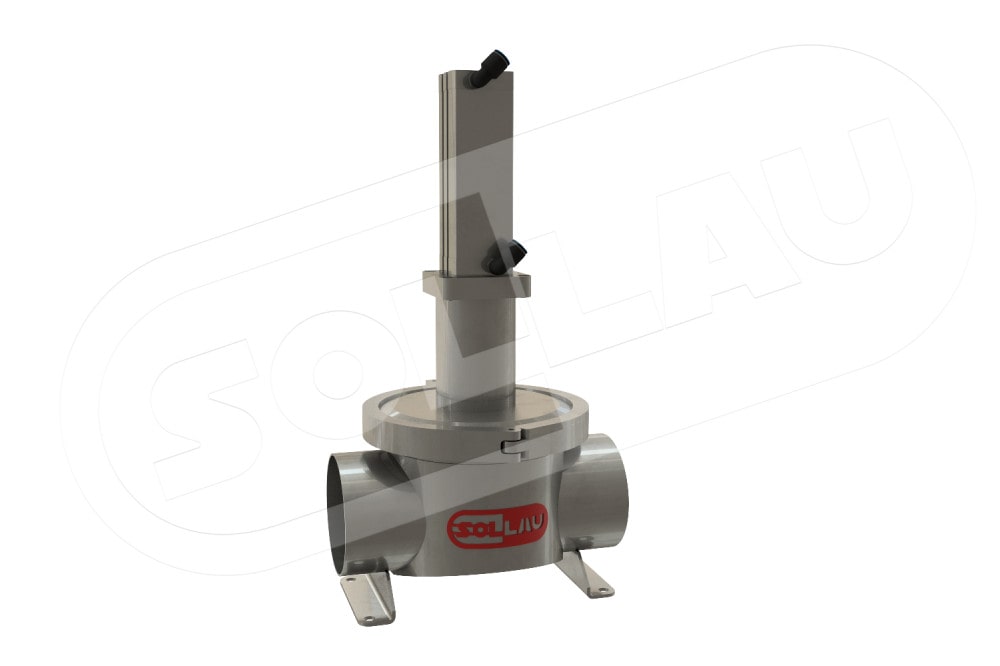

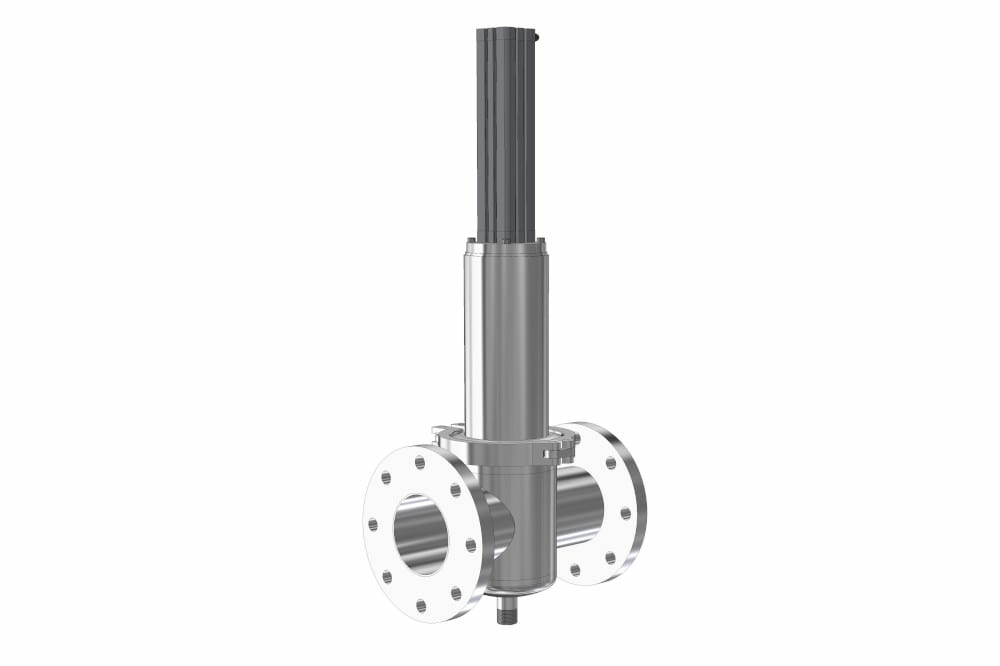

MSP-AC EKO V0 BARRACUDA
- Сепаратор поставляется без клапанов и заслонок (заказчик сам их снабдит)
- Присоединительные диаметры от 20 до 150 мм
- Небольшие установочные размеры
Бесклапанная версия с пневматической очисткой. Материал поступает через впускной трубопровод в сепаратор, и Fe-частицы фиксируются на поверхности магнитной трубки из нержавеющей стали. При очистке магнитный сердечник пневматически выдвигается из защитного нержавеющего корпуса, и захваченные частицы вымываются. Способ промывки и слива собранных загрязнений, как и прекращения подачи материала и т. д., определяет сам заказчик.
| Продукт | Присоединительный диаметр (мм) | Карта данных (EN) |
|---|---|---|
| MSP-AC EKO 20 V0 BARRACUDA | 20 | показать PDF |
| MSP-AC EKO 40 V0 BARRACUDA | 40 | показать PDF |
| MSP-AC EKO 50 V0 BARRACUDA | 50 | показать PDF |
| MSP-AC EKO 80 V0 BARRACUDA | 80 | zobrazit PDF |
| MSP-AC EKO 100 V0 BARRACUDA | 100 | показать PDF |
| MSP-AC EKO 125 V0 BARRACUDA | 125 | показать PDF |
| MSP-AC EKO 150 V0 BARRACUDA | 150 | показать PDF |

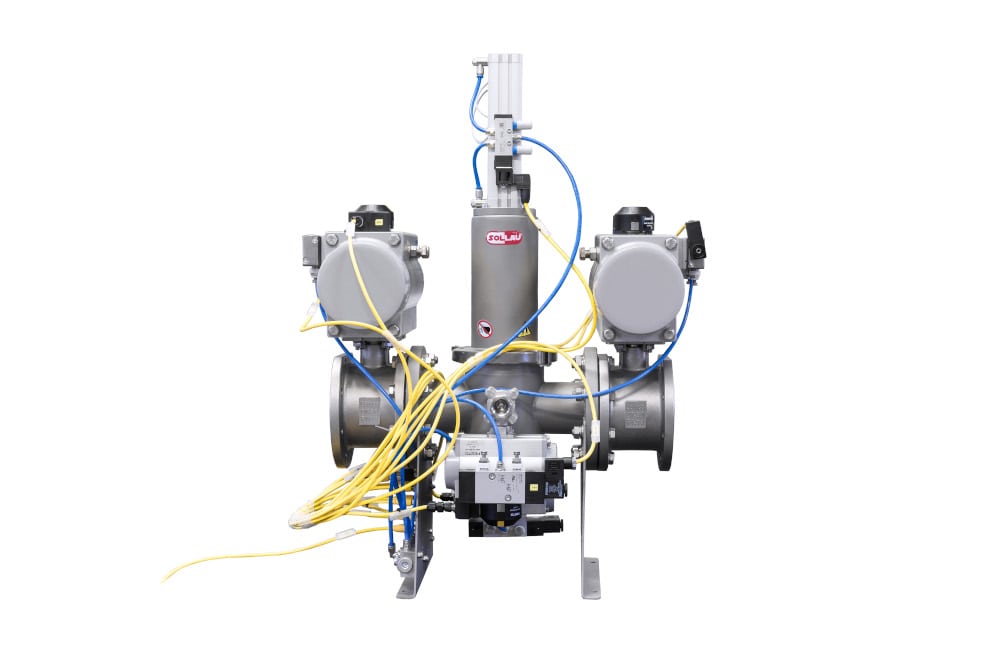

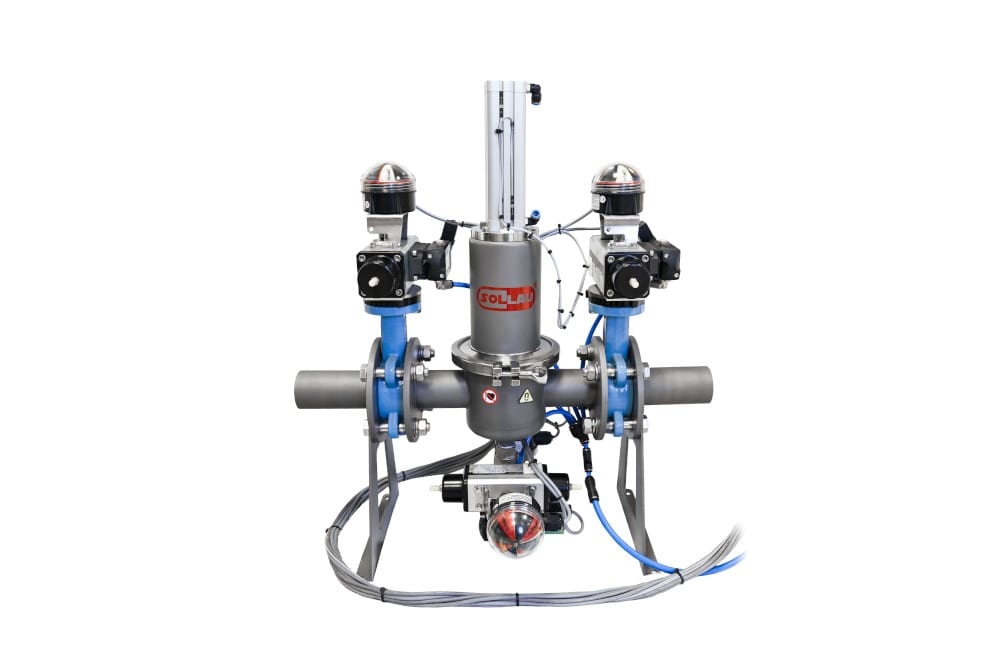

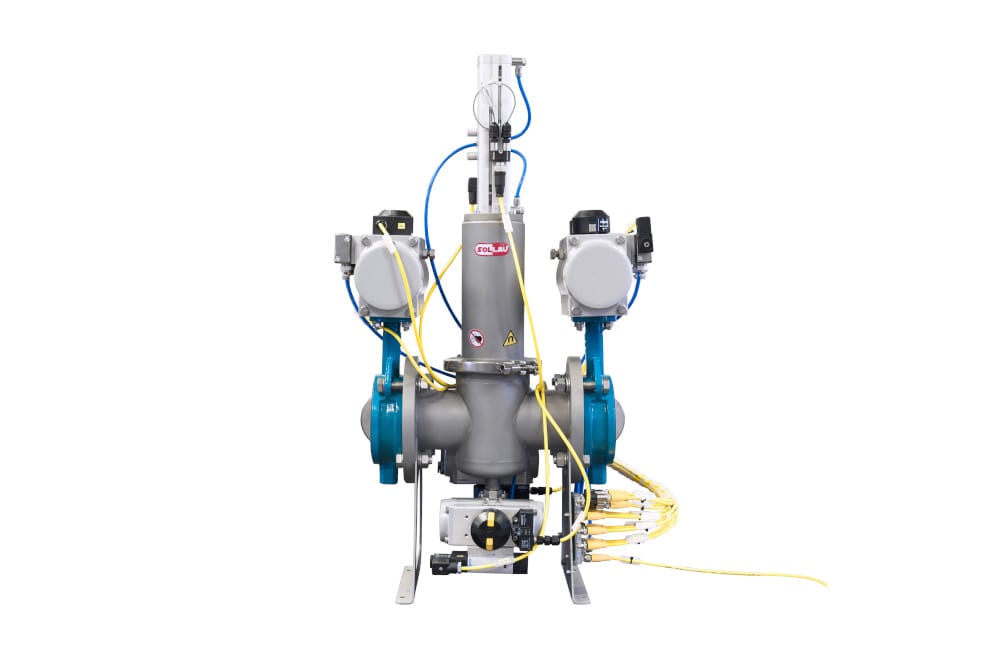

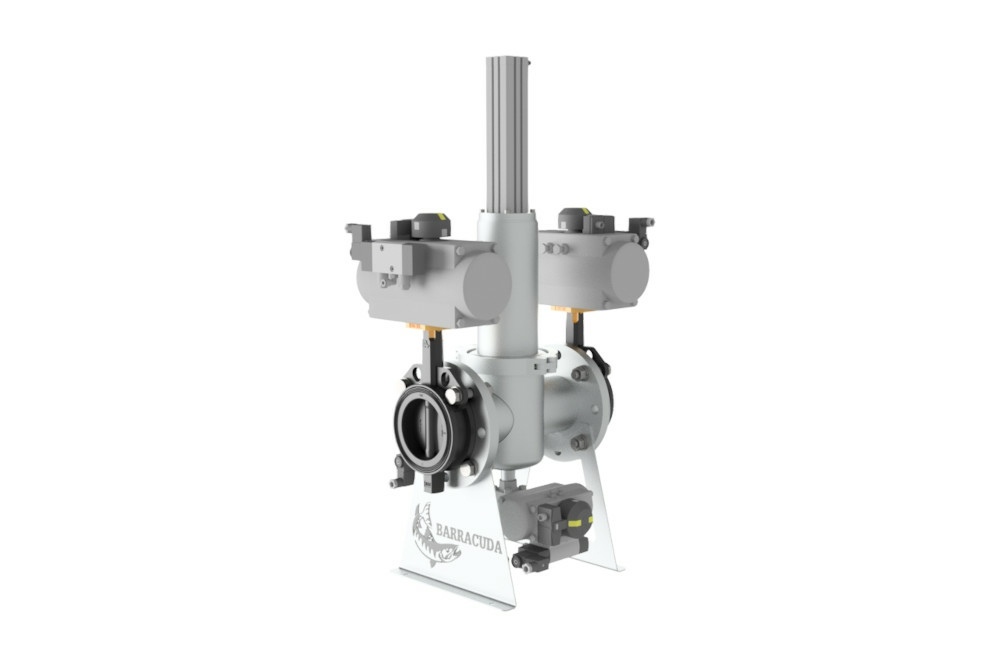

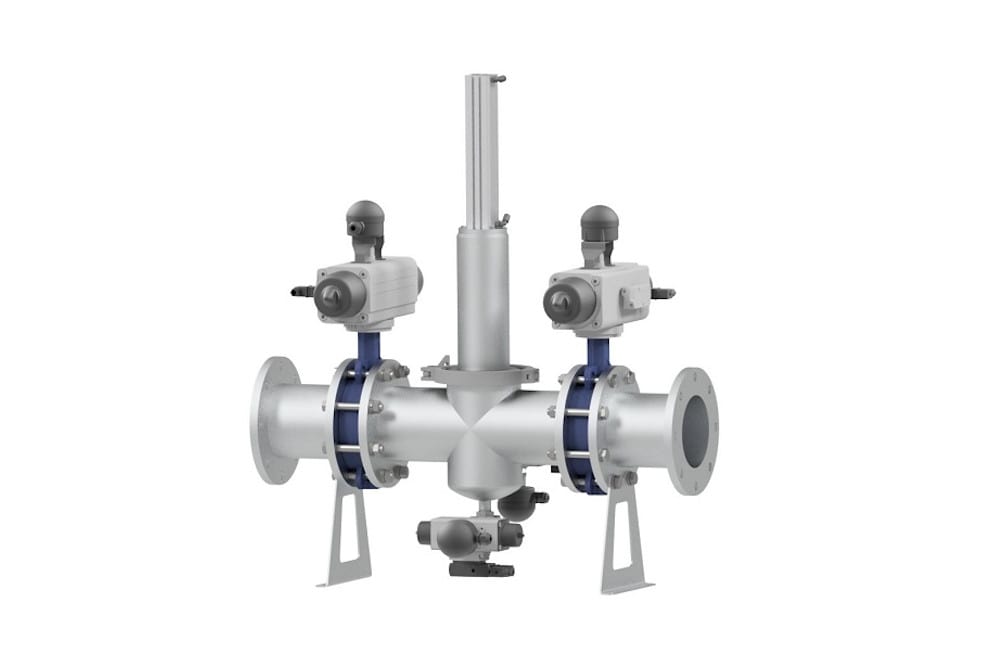

MSP-AC EKO V4 BARRACUDA

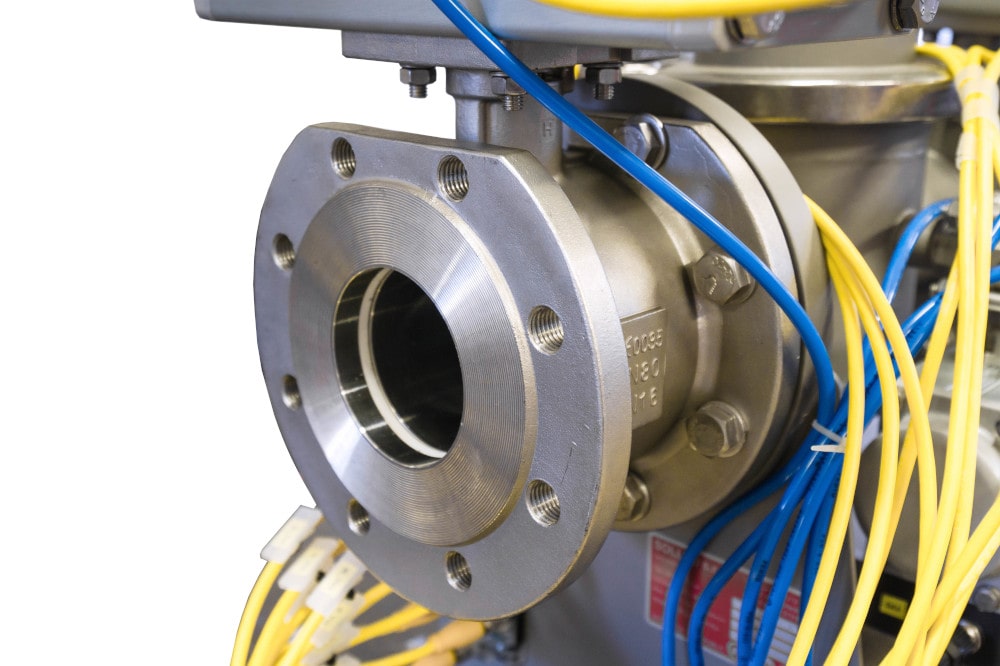

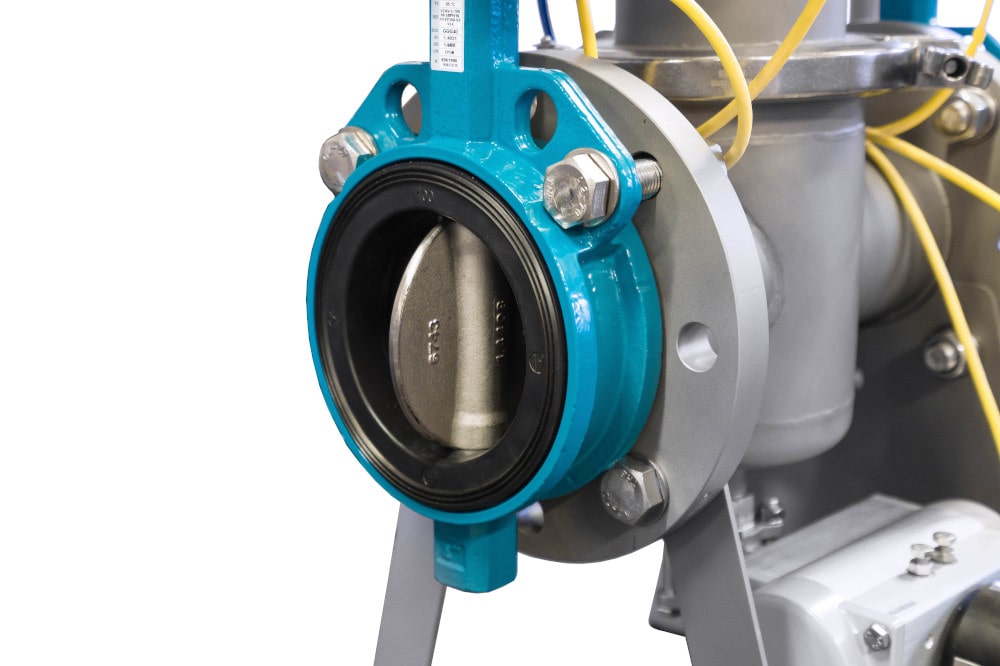

- Сепаратор поставляется с клапанами и заслонками
- Автоматическая очистка
- Присоединительные диаметры от 20 до 150 мм

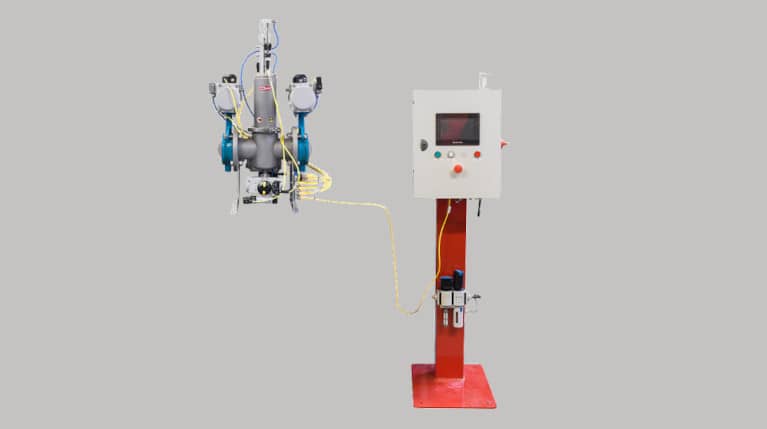

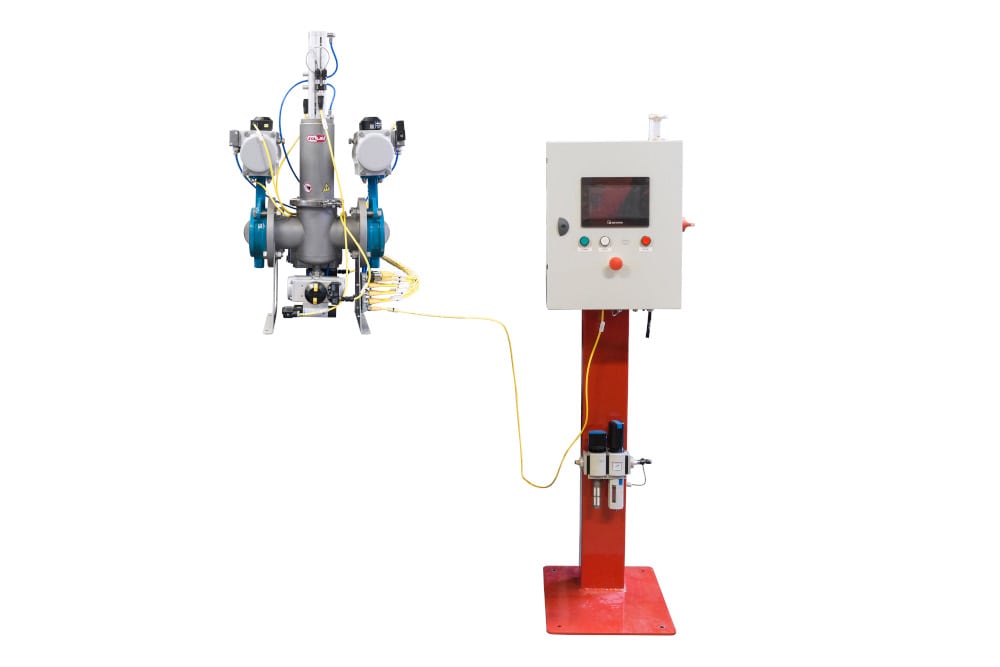

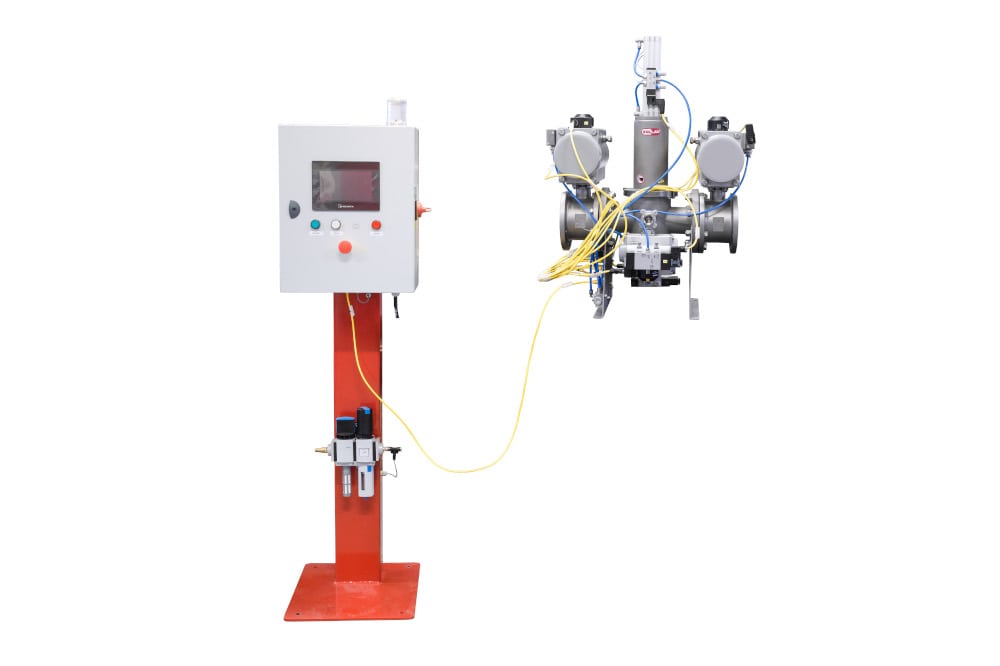

- Панель управления с дисплеем

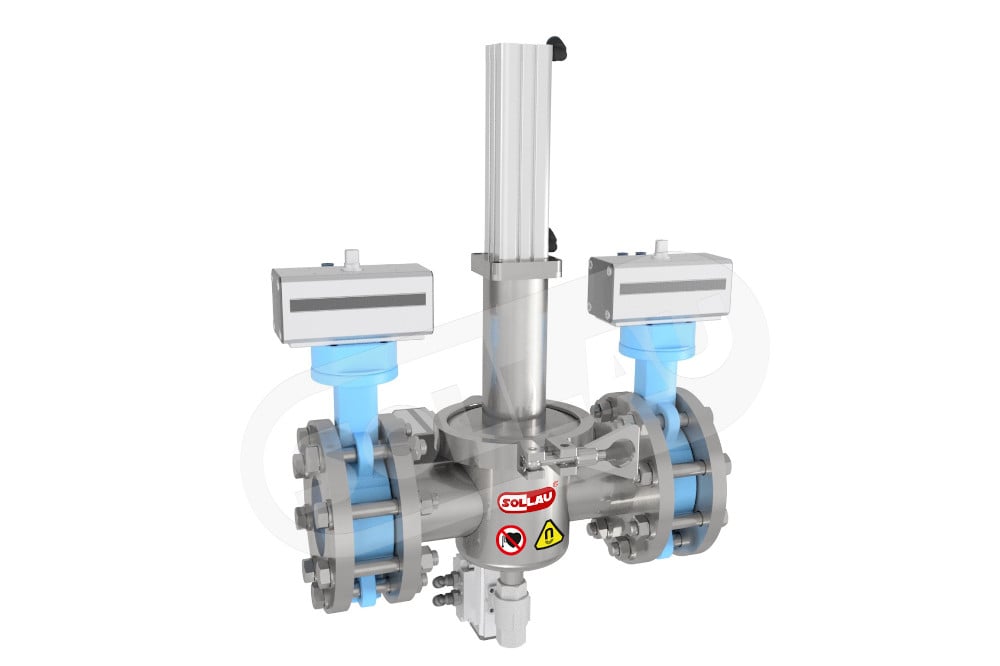

Четырехклапанная версия с пневматической очисткой. Материал поступает через впускной трубопровод в сепаратор, и Fe-частицы фиксируются на поверхности магнитной трубки из нержавеющей стали. При очистке сначала останавливается поток материала, затем активируется очистной клапан, в сепаратор поступает чистящая среда, пневматически выдвигаются магнитные сердечники, и захваченные Fe-частицы вымываются чистящей жидкостью в сточный трубопровод (выход из отводящего трубопровода можно также использовать для отбора образцов). Затем магнит возвращается в основное положение, подача чистящей жидкости прерывается, деактивируется очистной клапан и возобновляется эксплуатация в обычном режиме.
| Продукт | Присоединительный диаметр (мм) | Карта данных (EN) |
|---|---|---|
| MSP-AC EKO 20 V4 BARRACUDA | 20 | показать PDF |
| MSP-AC EKO 40 V4 BARRACUDA | 40 | показать PDF |
| MSP-AC EKO 50 V4 BARRACUDA | 50 | показать PDF |
| MSP-AC EKO 80 V4 BARRACUDA | 80 | показать PDF |
| MSP-AC EKO 100 V4 BARRACUDA | 100 | показать PDF |
| MSP-AC EKO 125 V4 BARRACUDA | 125 | показать PDF |
| MSP-AC EKO 150 V4 BARRACUDA | 150 | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
В каких отраслях промышленности находит применение проточный магнитный сепаратор?
Общая высокая степень гигиеничности сепаратора соответствует требованиям пищевой отрасли промышленности, тем не менее область применения магнитного проточного фильтра MSP-AC Eko с автоматической чисткой намного шире. Он является популярной экономичной альтернативой дорогим, крупногабаритным и сложнымх сепаратором с автоматической чисткой, и поэтому он находит применение, например, в машиностроении, в химической и керамической промышленности, в промышленных контурах охлаждения и т.д.
