Сепарация магнитных и немагнитных металлов на мусоросжигательных заводах (анализ конкретной ситуации)
Описание проблемы
На новой строящейся линии сортировки бытовых отходов на мусоросжигательном заводе требовалось сепарировать металлические материалы. К нам как специалистам по производству магнитных сепараторов и сепараторов немагнитных металлов обратились с предложением поставить технологию для этой линии.
Условие состоялось в том, чтобы спроектированное решение было полностью автоматизированным, не нуждалось в обслуживании персоналом, а его система управления была полностью интегрирована в систему управления всей линией сепарации.
Решение проблемы
Отходы транспортируются системой конвейеров шириной 1000 мм.
На первом этапе требовалось удалить ферромагнитные примеси:

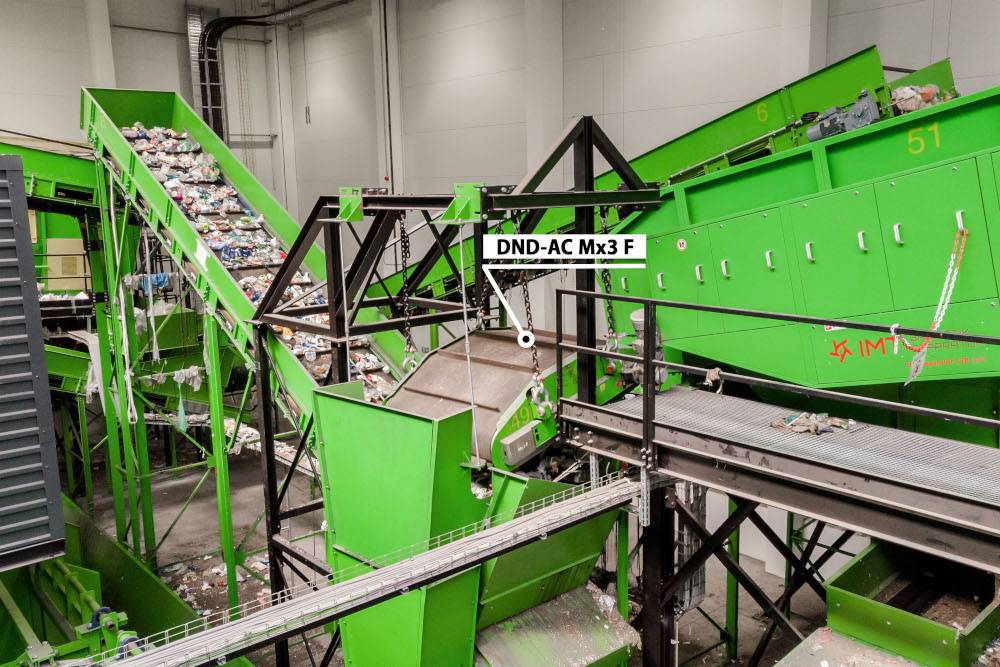

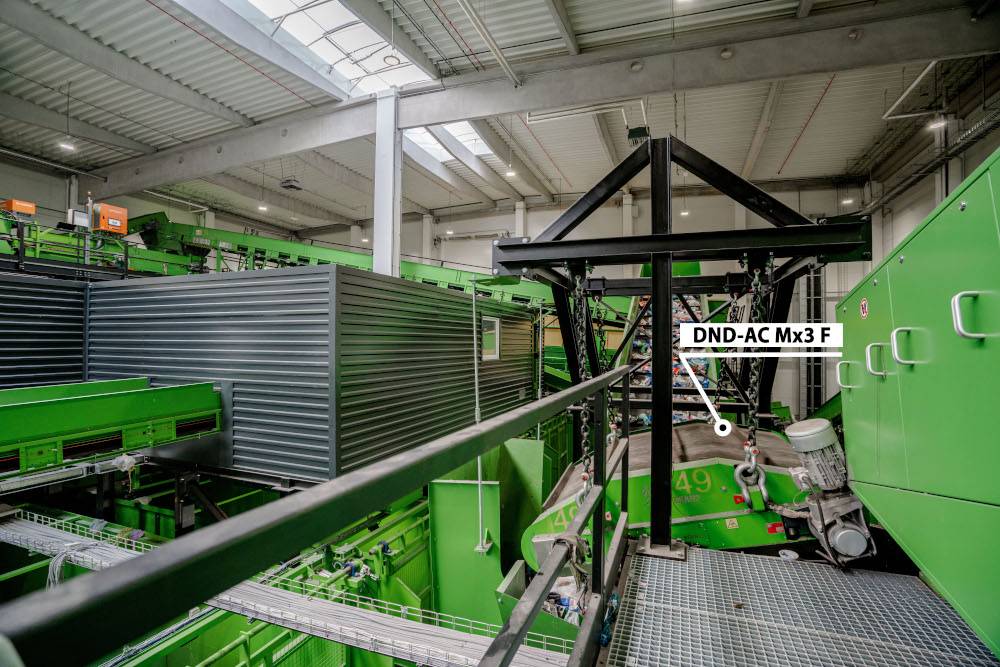

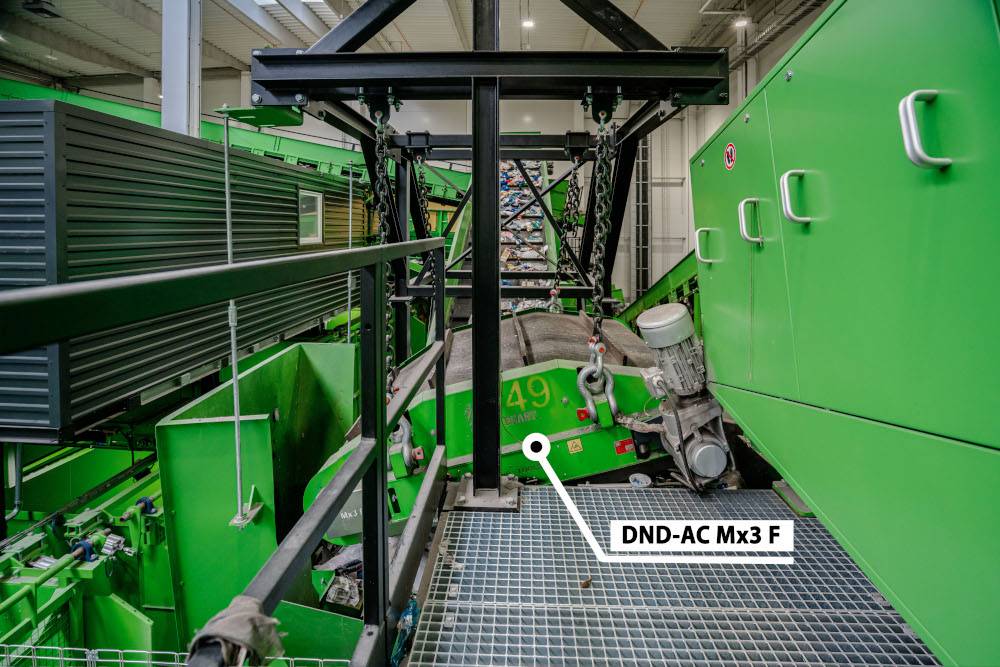

Для этого мы предложили использовать магнитную самоочищающуюся плиту, которая подвешивается над конвейерной лентой. Преимуществом магнитного сепаратора данного типа является то, что захваченные металлы автоматически удаляются с конвейера.
Мы выбрали наиболее мощную модель магнитной плиты DND-AC Mx3 F BEAST, обладающую следующими уникальными характеристиками:
- Высота установки 450 мм
- Макс. скорость конвейерной ленты 3 м/с
На втором этапе необходимо было сепарировать немагнитные металлы
Условием успешной сепарации является устранение ферромагнитных примесей (это мы выполнили на первом этапе).
Сепарация немагнитных металлов возможна с помощью специального магнитного сепаратора, работающего на основе вихревых токов. Такие сепараторы называются вихретоковыми (eddy current) сепараторами, или сепараторами немагнитных металлов. Они состоят из магнитного цилиндра (ротора) с очень сильными магнитами, который при высокой скорости вращения создает магнитное поле, кратковременно намагничивающее даже неферромагнитные материалы (цветные металлы).
Магнитная полярность таких намагниченных частиц та же, что и полярность магнитного поля, создаваемого ротором сепаратора. Поэтому намагниченные материалы отталкиваются и автоматически сбрасываются с конвейерной ленты.
Существует два основных типа вихретоковых сепараторов:
- Сепараторы с центрическим расположением ротора (ECS-C RAM) – эти сепараторы предназначены для отделения крупных примесей размером от 50 мм. Поэтому они подходят для сепарации, например, бытовых отходов. Их преимуществом является низкая цена и высокая производительность. Ротор имеет 4 магнитных полюса.
- Сепараторы с эксцентрическим расположением ротора (ECS-E BULL) – благодаря своей конструкции они позволяют создавать сильное магнитное поле и поэтому подходят для сепарации очень мелких загрязнений размером от 5 мм.

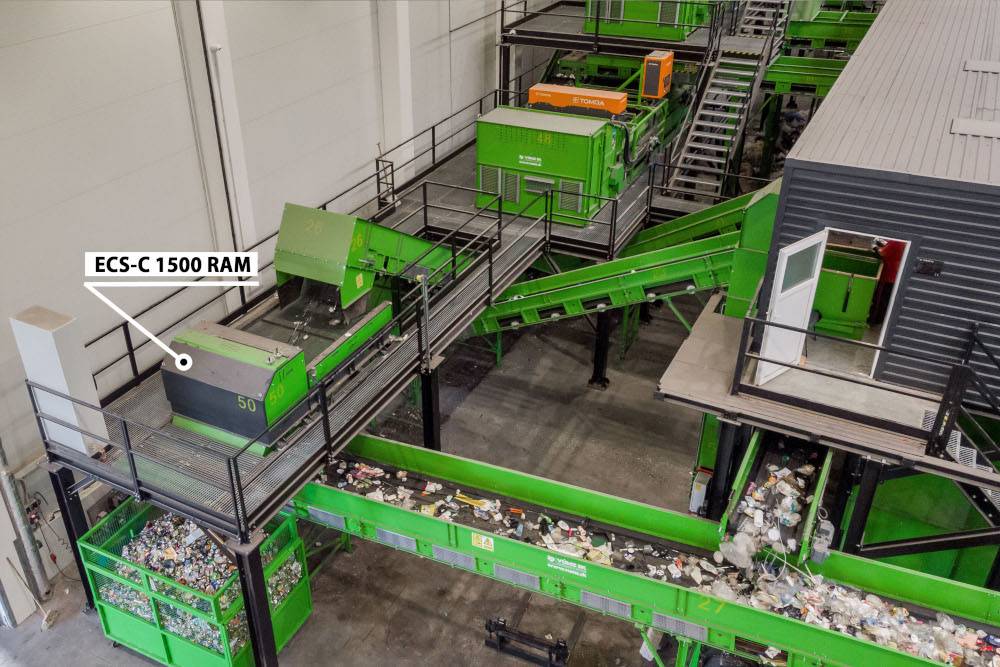

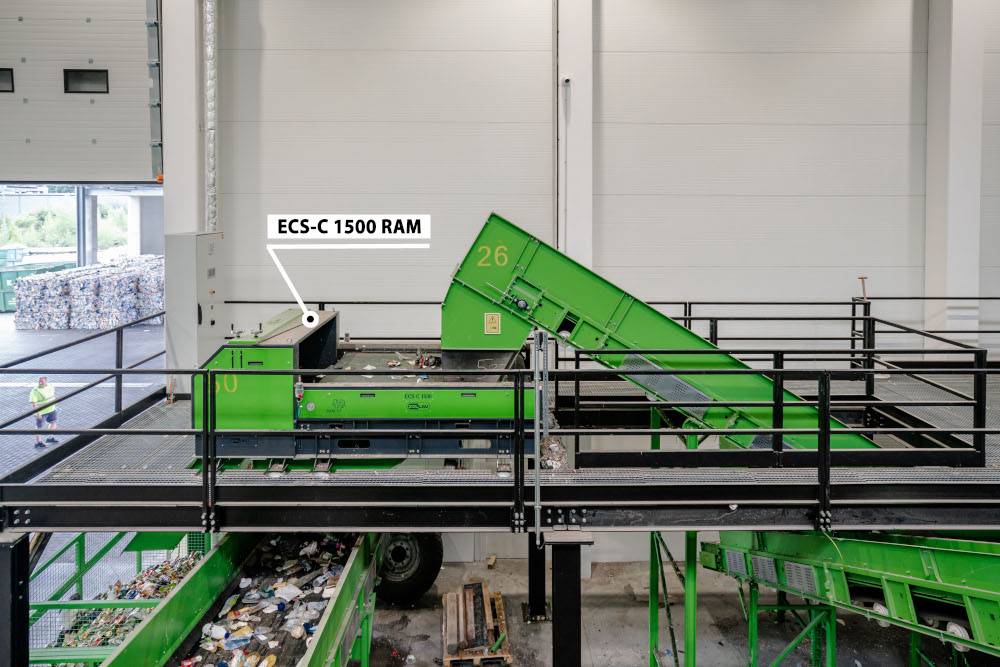

Поскольку требовалось сепарировать немагнитные металлы с фракцией более 50 мм, мы выбрали сепаратор с центрическим расположением ротора ECS-C 1500 RAM.
Необходимым условием успешной сепарации немагнитных металлов является равномерное распределение сепарируемого материала на ленте сепаратора ECS. Поэтому мы предложили включить в технологическое оборудование сепаратор шириной 1500 мм, чтобы уменьшить высоту слоя сепарируемого материала и лучше распределить его на ленте.
Преимущества использования вихретокового сепаратора ECS-C 1500 RAM и DND-AC Mx3 F BEAST
Используя самый сильный подвесной сепаратор DND-AC Mx3 BEAST, мы смогли отделить ферромагнитные примеси и добиться чистоты материала, необходимой для успешной установки сепаратора ECS.
Вихретоковый сепаратор обеспечил достаточно качественную сепарацию даже немагнитных металлов из бытовых отходов. Благодаря доступной цене ECS-C RAM окупаемость инвестиций становится привлекательной.
Заказчик остался доволен нашим решением – мы смогли отделить ферромагнитные и неферромагнитные металлические примеси, что позволило в дальнейшем эффективно сортировать бытовые отходы.
Использованное оборудование:

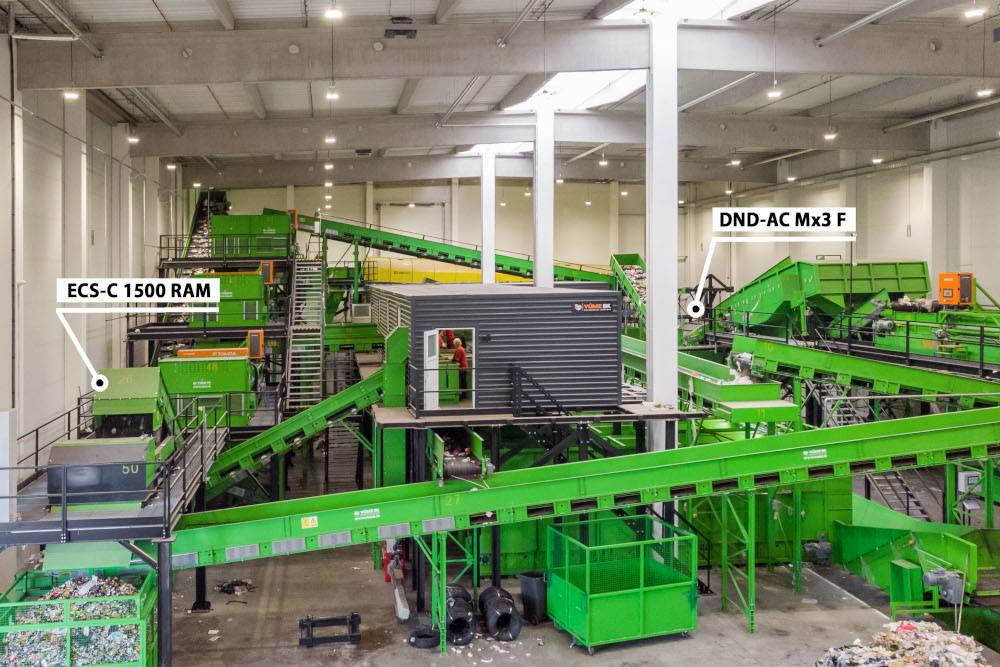

Вихретоковый сепаратор ECS-C 1500 RAM и самоочищающаяся магнитная плита DND-AC Mx3 F BEAST
Преимущества магнитного сепаратора немагнитных металлов ECS-C 1500 RAM
- Сепарация металлических частиц от 50 мм
- Концентрическое расположение магнитного ротора
- Магнитный ротор с 4 полюсами
- Рабочая ширина 500 – 2 000 мм
Преимущества самоочищающейся магнитной плиты DND-AC MX3 F BEAST
- Автоматическая работа в непрерывном режиме
- Глубина извлечения до 450 мм
- Извлечение магнитных включений крупностью от 0,5 мм
- Максимальная скорость конвейерной ленты: 3 м/с
- 10-летняя гарантия
- Исполнение из нержавеющей стали
- Отсутствие "мертвых" зон (между магнитным сердечником и боковиной)
- Вес от 440 кг = легкая установка
- Индукция 1 010 Гс (200 мм от ленты сепаратора)
- Глубина извлечения до 450 мм
- Ферритовые и легкие неодимовые варианты
