Отделение цветных металлов от древесной щепы (анализ конкретной ситуации)
Исходное состояние

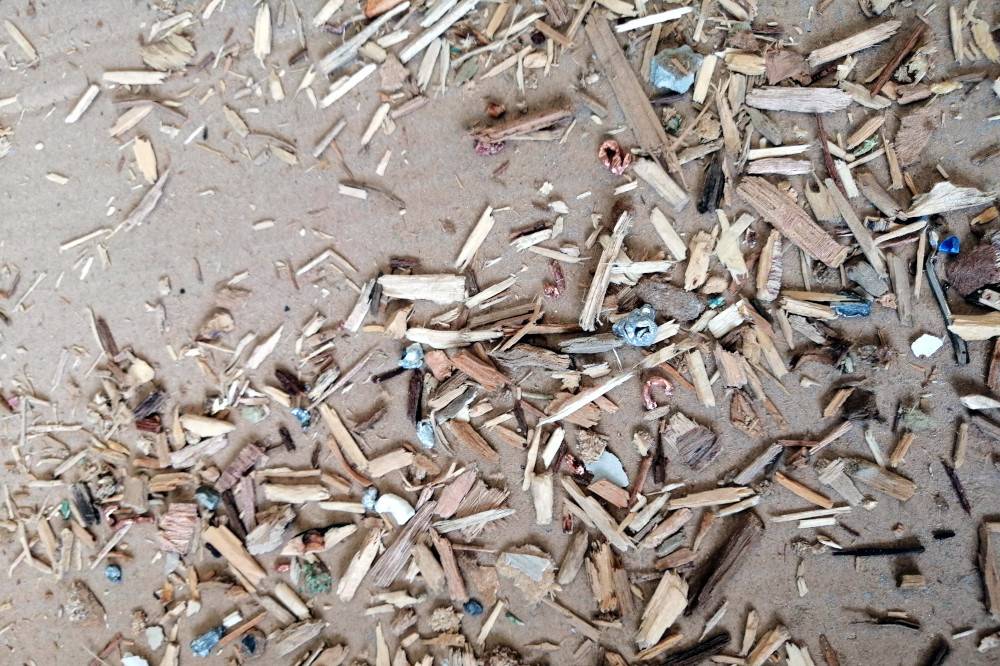

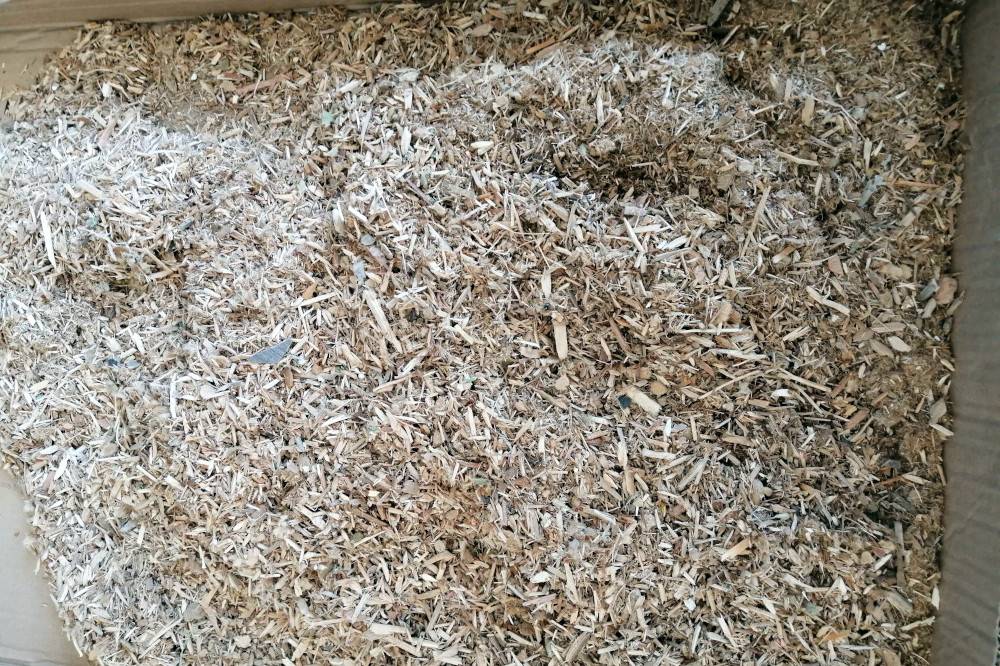

Клиент занимается переработкой древесной щепы. Древесная стружка измельчается до фракции 5–30 мм. В древесной щепе встречаются и цветные металлы (медь, алюминий, нержавеющая сталь) – также с фракцией частиц 5 мм. Клиенту требовалось отделить цветные металлы от древесной щепы и получить таким образом дополнительный доход от их продажи.
Описание проблемы
Отделить цветные металлы от инертного материала с помощью обычного магнитного сепаратора невозможно. Он способен удалять только ферромагнитные загрязнения. Здесь необходимо отделить цветные металлы (которые, однако, не намагничиваются) от древесной щепы.
Древесная щепа на производственном предприятии подается с помощью шнекового конвейера.
Решение проблемы
Сепарация немагнитных металлов возможна с помощью специального магнитного сепаратора, работающего на основе вихревых токов. Такие сепараторы называются вихретоковыми (eddy current) сепараторами, или сепараторами немагнитных металлов. Они состоят из магнитного цилиндра (ротора) с очень сильными магнитами, в котором на высокой скорости вращения создается магнитное поле, кратковременно намагничивающее даже неферромагнитные материалы (цветные металлы).
Магнитная полярность таких намагниченных частиц та же, что и полярность магнитного поля, создаваемого ротором сепаратора. Поэтому намагниченные материалы отталкиваются и автоматически сбрасываются с конвейерной ленты.
Существует два основных типа вихретоковых сепараторов:
- Сепараторы с центрическим расположением ротора (ECS-C RAM) – эти сепараторы предназначены для отделения крупных примесей размером от 50 мм. Поэтому они подходят для сепарации, например, бытовых отходов. Их преимуществом является низкая цена и высокая производительность. Ротор образован 4 магнитными полюсами.
- Сепараторы с эксцентрическим расположением ротора (ECS-E BULL) – благодаря своей конструкции они позволяют создавать сильное магнитное поле и поэтому подходят для сепарации очень мелких загрязнений размером от 5 мм.
Поскольку клиенту требовалось извлечь цветные металлы с фракцией около 5 мм, мы выбрали сепаратор с эксцентрическим расположением ротора ECS-E 500 BULL.
Основными преимуществами вихретокового сепаратора с эксцентрической установкой ротора являются возможность отделения даже очень мелких примесей, а также возможность регулировки положения ротора во время работы сепаратора. Это позволяет плавно изменять настройку сепаратора и добиваться наилучших результатов сепарации.
Древесная щепа транспортируется шнековым конвейером. Необходимым условием успешной сепарации немагнитных металлов является равномерное распределение сепарируемого материала на ленте ECS сепаратора. Для достижения наилучшего распределения материала перед сепаратором ECS был установлен вибропитатель.
Преимущества использования вихретокового сепаратора ECS-E 500 BULL
Используя сепаратор ECS с эксцентрическим расположением ротора, мы смогли эффективно отделить цветные металлы от древесной щепы. Клиент доволен нашим решением – достигается требуемая чистота извлеченных цветных металлов.
Использованное оборудование: Вихретоковый сепаратор ECS-E 500 BULL
Преимущества магнитного сепаратора немагнитных металлов ECS-E 500 BULL
- Сепарация металлических частиц от 5 мм
- Эксцентрическое расположение магнитного ротора
- Магнитный ротор с 12 полюсами
- Регулировка настройки ротора во время работы сепаратора
- 8 позиций настройки ротора
- Легкая замена защитного барабана (кожуха) ротора
- Быстрая замена конвейерной ленты
- Дополнительный нож-делитель
- Рабочая ширина 500 – 2 000 мм
